微流控芯片係統（Microfluidic Chip System）如圖1.1所示，又稱為芯片實驗室（Labona Chip），是一種通過在微米尺度上操縱流體流動，繼而進行各種生化分析的實驗平台，該平台一般隻有幾平方厘米大小，可實現規模的集成化，達到多種分析同時進行的效果。微流控芯片技術一般是指利用微尺度下流體的流動性質對物質進行分離、檢測並輔以某些主動或被動操作的技術。

圖1.1 微流控芯片

9I在线看片成人免费處理技術是微流控芯片製作過程中最常用的鍵合技術，能夠實現PDMS-玻璃的永久性貼合。9I在线看片成人免费鍵合是把玻璃和PDMS表麵進行9I在线看片成人免费處理，改變玻璃和PDMS表麵性質，同時可以顯著改善PDMS表麵的親水性能，將PDMS和玻璃貼合後，實現牢固不可逆鍵合，如圖1.2所示。

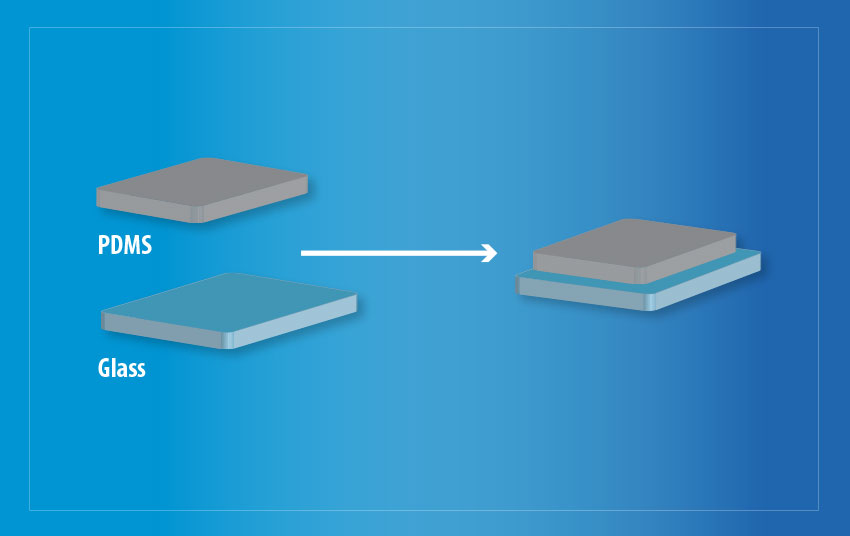

圖1.2 PDMS-玻璃鍵合示意圖

PDMS-玻璃9I在线看片成人免费鍵合原理

微流控芯片各組件製造完畢後使用9I在线看片成人免费清洗機進行鍵合組裝，9I在线看片成人免费鍵合技術原理如圖1.3所示，9I在线看片成人免费清洗機中的氧氣在高頻電場中電離形成氧氣9I在线看片成人免费體，同時還存在有氧原子與臭氧，具有強氧化性，經過氧9I在线看片成人免费體處理後的PDMS表麵引入了親水性質的-OH基團，使PDMS表麵呈現出極強的親水性質。同時玻璃或矽基底表麵含有大量Si-O鍵，經氧9I在线看片成人免费處理後，Si-O鍵被打斷，在表麵形成大量Si懸掛鍵並與空氣中-OH結合形成Si-OH鍵。將經氧9I在线看片成人免费處理後的PDMS與玻璃表麵貼合，兩個表麵的Si-OH發生反應：2Si-OH®Si-O-Si+2H2O，PDMS與玻璃表麵形成牢固的化學鍵，二者間的鍵合不可逆。

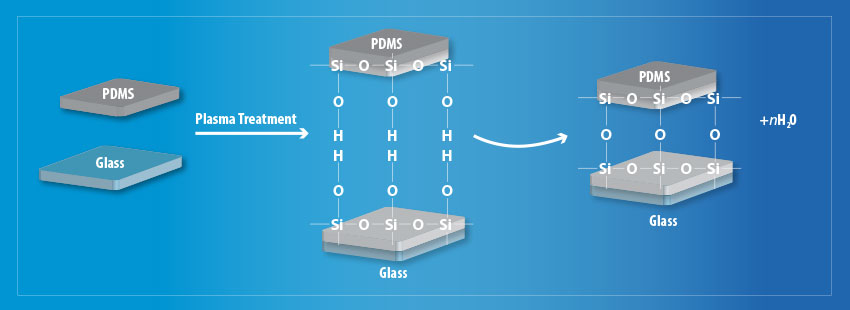

圖1.3 PDMS-玻璃9I在线看片成人免费鍵合原理示意圖

將製備好的單個組件通過9I在线看片成人免费清洗機完成鍵合的步驟如下：

（1）將玻璃片和PDMS芯片或兩片PDMS芯片的待鍵合麵 放在氧9I在线看片成人免费體清洗機中。

（2）調節9I在线看片成人免费清洗機功率為50W，氧氣流量為100-200ml/min，進行40-60S清洗。

（3）清洗完畢後破真空取出組件，首先將PDMS置於玻璃中心位置，小心的趕走氣泡，輕輕按壓完成鍵合。

（4）將組裝完畢的微流控芯片置於90℃熱板加熱10-15分鍾，這將使組件間的化學鍵結合更牢固。

PDMS-玻璃鍵合效果測試|手動剝離測試

通過手動剝離試驗，以確定是否發生了鍵合。用手將粘合的PDMS片強行從玻璃基板上取下。如果PDMS從基板上幹淨地分離，則表明鍵合失敗。相反，如果PDMS無法輕易去除並最終撕裂並在表麵留下殘留物，則表明化學鍵已成功形成。

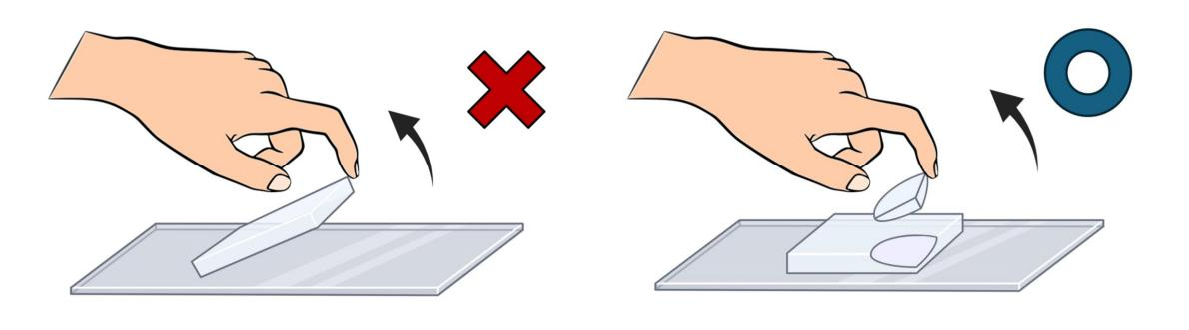

對粘合到載玻片上的PDMS板進行手動剝離試驗的說明

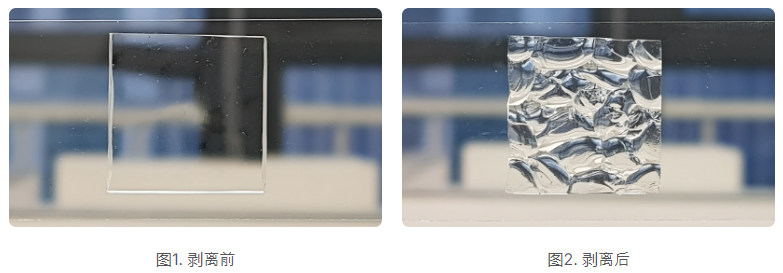

PDMS最終被撕破，留下的殘留物覆蓋的麵積與PDMS片原始未剝離的表麵積相當。這表明鍵合發生在PDMS-玻璃界麵的大部分區域，表明鍵合成功。

使用9I在线看片成人免费清洗機對玻璃和PDMS表麵改性鍵合時，需要特別注意以下幾點問題：

（1）9I在线看片成人免费清洗機腔室內的清潔，對玻璃和PDMS進行處理時，首先將需要改性的物品放入9I在线看片成人免费清洗機的腔室內，放入時，防止在玻璃和PDMS的表麵留下指紋。儀器腔室內的雜質同樣會汙染樣品表麵，要注意腔室內的清潔。

（2）9I在线看片成人免费體處理後的時間，9I在线看片成人免费體處理後，表麵的化學鍵開始重組，幾分鍾後，表麵活性下降，導致PDMS和玻璃的鍵合強度下降。所以，不可在9I在线看片成人免费清洗機放氣之後還將樣品滯留於腔室內，必須立即取出進行貼合。

（3）貼合後熱烘，為了使PDMS基板和導電玻璃基板接觸後更容易發生化學鏈接，通過加熱的方式加強化學鏈接的強度。
