91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

PTFE纖維因具有高熱穩定性、化學惰性、耐腐蝕性、低表麵張力和低摩擦因數等優良的綜合性能而被廣泛應用於航空航天、工業、醫療、軍事等重要領域。因為PTFE分子鏈段無極性、基團惰性強、表麵活性低、表麵疏水性強等性質,使得與其他物質附著時的粘接強度較弱。不但影響材料粘接效果,並且還會導致PTFE轉移膜過早脫落,使得材料磨損率高,在應用中會出現嚴重的安全隱患,給生產生活帶來一定的危害。尤其應用在關節軸承時,需要充分展現PTFE織物的潤滑特性,確保軸承在運作的過程中維持較低的摩擦因數及較低的磨損量。因而通常考慮要對PTFE纖維進行表麵改性,提升成品的粘接性能。

9I在线看片成人免费體是正負帶電粒子密度相等的導電氣體,與固態、液態和氣態物質被稱為物質的四形態。9I在线看片成人免费體表麵改性是一種便捷、高效、綠色、經濟的材料表麵處理技術,其特點是在保持材料本體屬性不變的情況下,能夠有效提升材料的表麵性能。

PTFE纖維9I在线看片成人免费表麵改性原理

9I在线看片成人免费體表麵改性的方法就是將材料放置在非聚合性氣體(如Ar,H2,O2,N2和空氣等)的9I在线看片成人免费體之中,然後用高能態9I在线看片成人免费體轟擊材料表麵,將能量傳遞給試樣表層的分子,從而改變材料的表麵化學結構和表麵性能。

PTFE纖維9I在线看片成人免费表麵改性機理分析

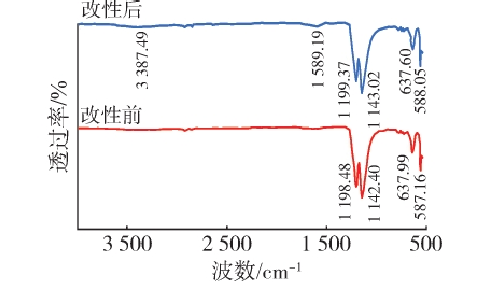

為了對PTFE纖維改性過程中表麵官能團變化情況況進行分析研究,對改性前後的PTFE纖維分別進行紅外光譜分析、X射線光電子能譜表征測試,結果如圖1所示。經過9I在线看片成人免费改性後,PTFE纖維紅外光譜在3387、1589cm^-1等處出現了新的特征峰,分別對應於—OH、—C=O與—CH2等官能團,表明9I在线看片成人免费體改性使PTFE纖維上的親水基團增多,增強了PTFE的親水化程度。由此可知,PTFE纖維表麵改性有利於提高PTFE纖維與樹脂的黏結強度。

圖一 PTFE9I在线看片成人免费改性前後的紅外光譜

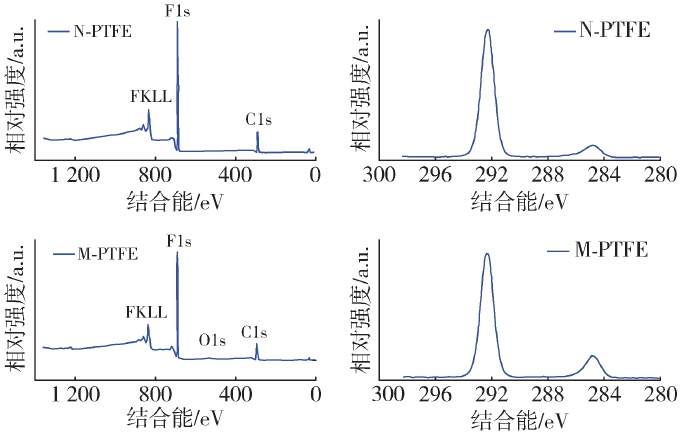

采用X光電子能譜技術深入定量研究9I在线看片成人免费改性對PTFE纖維表麵官能團的影響。如圖2所示,PTFE纖維9I在线看片成人免费改性前後的XPS譜圖高度相似,292eV對應於C元素衍射峰(C—F化學鍵),685eV與877eV分別對應於F元素的F1s與FKLL衍射峰。9I在线看片成人免费改性後,M⁃PTFE纖維的F元素衍射峰相對強度有所下降,表明9I在线看片成人免费改性後C—F化學鍵強度下降,纖維疏水性下降。

圖2 PTFE纖維9I在线看片成人免费改性前後的XPS譜圖

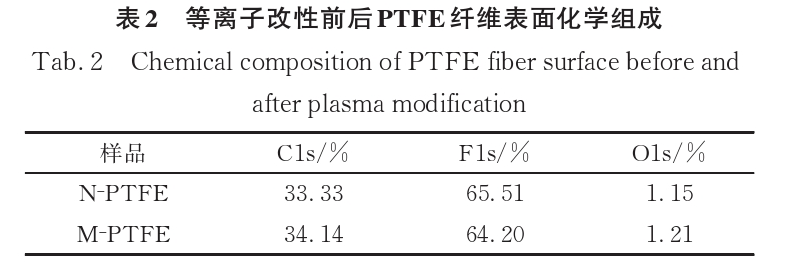

如表2所示,9I在线看片成人免费改性前後PTFE纖維元素組成發生了變化,C元素和F元素含量下降,O元素含量增加。據文獻報道,9I在线看片成人免费改性可有效引入C—O,C=O等官能團,這些新增的官能團有助於提升纖維與樹脂的結合力。

PTFE纖維9I在线看片成人免费改性處理後會增大材料表麵分子的內能和動能,內能的增加將加劇分子鏈段的不穩定狀態,造成材料的熱蝕、交聯、降解和氧化反應,試樣表麵C—F鍵和C—C鍵發生斷裂,產生大量自由基或引進某些極性基團,極大地優化了材料的表麵性能。
