91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

聚四氟乙烯（PTFE）是綜合性能非常優良的塑料，具有良好的化學穩定性，能耐熱、耐寒和耐化學腐蝕性等，並且具有較高的力學性能，已廣泛應用於航空航天、石油化工、機械、電子電器、建築、紡織等諸多領域。但是因聚四氟乙烯（PTFE）材料結構的高度對稱，不含活性基團，表麵能低，表麵不易潤濕從而極大限製了其在醫療、衛生等工業領域的應用。隨著聚四氟乙烯（PTFE）應用範圍的不斷擴大，國內外研究人員圍繞聚四氟乙烯（PTFE）的表麵改性已進行了大量研究，包括化學處理、功能單體聚合、9I在线看片成人免费表麵處理、濺塗等。這些處理方法都能有效提高其黏結性和濕潤性，增加表麵能，從而改善親水性。

9I在线看片成人免费體表麵處理

9I在线看片成人免费體（plasma）是由大量的電子、離子、中性粒子組成。這些粒子作用於材料的表麵，會使材料表麵的結構、成分和性能發生變化。目前高分子材料改性方法主要有9I在线看片成人免费體改性、輻照接枝改性、表麵化學改性等。但由於9I在线看片成人免费體技術有其獨特的優點：時間短，效率高；對所處理的材料無嚴格要求，具有普遍適應性；具有較高的能量密度，能夠產生活性成分，從而快速、高效地引發通常條件下不能或難以實現的物理化學變化；對材料表麵的作用僅涉及幾到幾百納米，材料表麵性能改善的同時，基體性能不受影響；能賦予改性表麵各種優異性能，不產生大量副產品和廢料，無環境汙染。利用9I在线看片成人免费表麵處理技術進聚四氟乙烯（PTFE）材料表麵修飾逐漸成為改性的重要方法之一。

9I在线看片成人免费體表麵處理聚四氟乙烯（PTFE）原理

9I在线看片成人免费體中的粒子種類多，並且性能也不一樣。9I在线看片成人免费體的能量一般為幾到幾十電子伏特，可見足以使聚四氟乙烯（PTFE）中的分子鍵斷裂，發生刻蝕、交聯等一係列的變化。此類反應大致有如下幾個方麵：

(1) 刻蝕：高能粒子對聚四氟乙烯（PTFE）材料表麵轟擊，致使部分鍵斷裂，而材料表麵變得起伏不平，這在一定程度上有利於改善聚四氟乙烯（PTFE）的某些表麵特性。

(2) 自由基：9I在线看片成人免费體處理時生成大量的自由基，對聚四氟乙烯（PTFE）表麵發生的刻蝕、交聯、化學改性。

(3) 交聯：9I在线看片成人免费體處理過程中產生的自由基之間再次結合形成表麵致密的交聯層，同時存在裂解發生，在9I在线看片成人免费體處理過程中最終達到動態平衡。交聯層的形成有利於改善聚四氟乙烯（PTFE）表麵的親水性及粘合性。

(4) 極性基團：用O2、Ar、N2、H2、NH3等氣體9I在线看片成人免费體處理後的聚四氟乙烯（PTFE）與空氣接觸時，聚合物表麵長壽命的活性自由基會在其表麵引入含氧或含氮的極性基團。從而改變聚四氟乙烯（PTFE）的表麵特性。

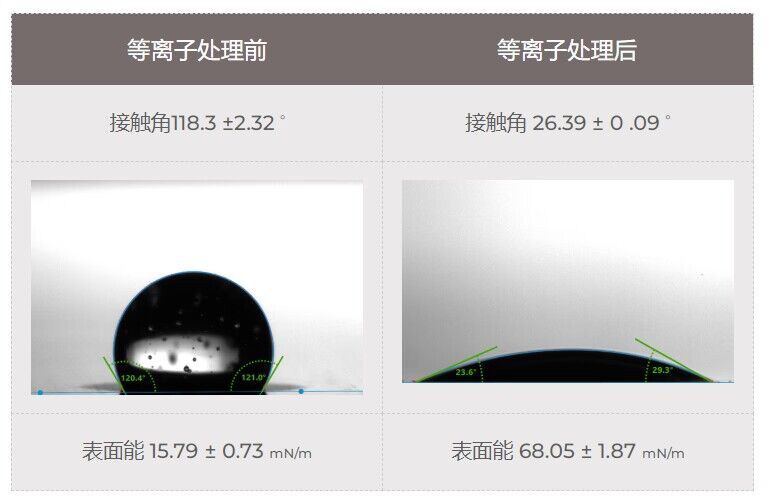

下麵的結果顯示了氫9I在线看片成人免费體處理後 PTFE 的水接觸角和表麵能的變化：

經過9I在线看片成人免费體處理的PTFE的表麵能實際上低於許多常見的聚烯烴，例如聚乙烯和聚丙烯，並且完全在許多粘合劑形成牢固粘合所需的潤濕性範圍內。

9I在线看片成人免费體表麵處理技術通過離子轟擊或注入聚四氟乙烯（PTFE）的表麵，使其發生C-F鍵和C-C鍵的斷裂，生成大量自由基，同時也可引入活性基團，增加聚四氟乙烯的表麵自由能，改善其潤濕性和黏結性的一種改性方法。具有簡單、快速、工藝幹法化、改性僅涉及材料表麵而不影響本體結構和性能等優點而日益受到人們的重視。
