91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

三元乙丙橡膠(EPDM)是乙丙橡膠的一種主要產品，具有良好的耐老化性能、優良的絕熱性以及突出的耐燒蝕性等優點，且其生膠密度小於0．90kg/m3，性價比很高，是一種優良的絕熱材料。然而，三元乙丙橡膠分子鏈中不存在極性基團，其本身是弱極性材料。所以，其表麵極性低，且存在弱邊界層，從而導致其粘接性能很差，尤其是更難與金屬粘接。

在傳統工藝中，采用人工砂紙打磨或噴砂處理可提高其的界麵粘接性能，但機械打磨的處理方式存在效率低、噪音大、粉塵多，以及有毒溶劑清洗帶來的安全、操作人員的健康等問題。

自２０世紀８０年代發展起來的9I在线看片成人免费體處理技術具有快速、高效、清潔以及不傷害基體本身性能等優點，因而廣泛應用於航空航天等聚合物表麵處理領域。9I在线看片成人免费體處理技術能夠不改變材料整體性能，隻改變基體材料的表麵形貌與表麵成分，改善材料表麵潤濕性，增大其表麵能，優化材料的性能。

9I在线看片成人免费表麵處理前後三元乙丙橡膠表麵形貌的變化

圖1顯示的是三元乙丙橡膠的表麵形貌受處理時間的影響情況，從圖1(a)可看出，沒有經過低溫9I在线看片成人免费體處理的三元乙丙橡膠的表麵沒有明顯的凸起或凹陷是比較平整光滑的;從圖1(b)、(c)可看出，低溫9I在线看片成人免费體對三元乙丙橡膠處理不同時間後，其表麵形貌有顯著的變化，出現凸起物且表麵變粗糙，特別是在處理20s後，三元乙丙橡膠表麵的凸起最為明顯。圖1(d)是圖1(c)的局部放大圖像，從圖1(d)也可看出，經過大氣低溫9I在线看片成人免费體處理三元乙丙橡膠表麵有明顯的凸起或凹槽。這說明低溫9I在线看片成人免费體對三元乙丙橡膠表麵有微觀刻蝕，使其表麵變粗糙，增大了比表麵積，對其粘接強度的增強起到了積極作用。

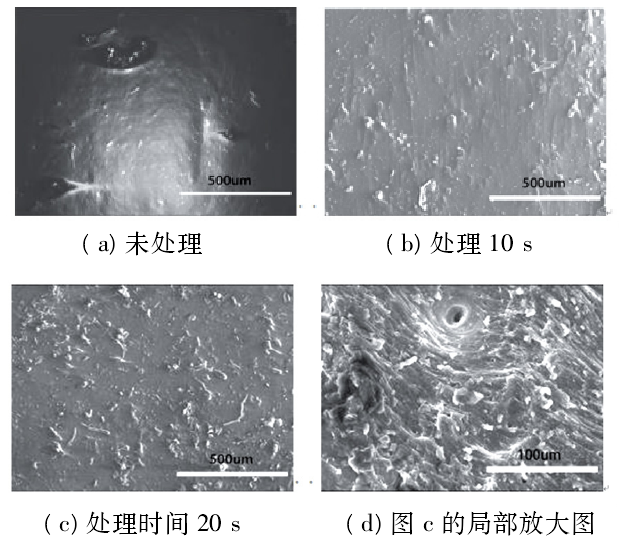

低溫9I在线看片成人免费體處理前後三元乙丙橡膠的表麵形貌

9I在线看片成人免费表麵處理前後表麵接觸角的變化

圖2顯示的是三元乙丙橡膠的接觸角及表麵能受處理時間的影響情況，從圖2可看出，當處理時間小於10s時，接觸角減小及表麵能增加的幅度非常明顯。這說明低溫9I在线看片成人免费體中的活性粒子與三元乙丙橡膠表麵相互作用，向其表麵傳遞能量，使其表麵能增大，並在其表麵引入極性基團，使其表麵獲得改性。當處理時間為20s時，接觸角降至最低為14．8°，當處理時間繼續增加，接觸角已經不再有明顯的變化趨勢，且有微微增大的趨向。這是因為當處理時間足夠長時，以空氣為處理氣氛的低溫9I在线看片成人免费體中的活性粒子在三元乙丙橡膠表麵所引入的如C=O，—COOH和—OH等含氧基團的濃度足夠大。所以，其表麵親水性變好，表現為接觸角大幅度下降，表麵能大幅度增加。但當處理時間過長，活性粒子在三元乙丙橡膠表麵引的極性基團接近於飽和。所以，接觸角不再發生明顯變化，材料經過長時間的低溫9I在线看片成人免费體處理，盡管也會對其表麵有刻蝕作用，但同樣也會對表麵分子和表麵自由基造成破壞，這會使得其親水性被破壞，接觸角有增大趨勢。同時，材料的表麵遵循能量守恒定律，部分表麵活性基團會自發的向能量較低的基體翻轉。因此，表麵能的提高也是有限度的。所以，運用低溫9I在线看片成人免费體處理難粘材料時，應在保證處理效果的前提下，選取合適的時間。

9I在线看片成人免费處理時間與接觸角和表麵能的關係

綜上所述：9I在线看片成人免费體是一種集合體，由負粒子和正粒子兩相組合而成，正負粒子間帶相反電荷，9I在线看片成人免费體可通過離子流碰撞、中性粒子流以及輻射等方式將能量傳遞到三元乙丙橡膠基體，使得橡膠基體表麵生成自由基或極性官能團，形成較大的粗糙度，提高三元乙丙橡膠的表麵能，從而使得膠黏劑或塗層材料對9I在线看片成人免费體表麵處理後的三元乙丙橡膠基體的粘接性能顯著提高。
