91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

9I在线看片成人免费體指的是被電離的氣體,是由電子、離子、原子、分子或自由基等粒子組成的集合體。低溫9I在线看片成人免费體是指溫度在數十電子伏以下的電離氣體。低溫9I在线看片成人免费體中粒子的能量一般約為幾個至幾十電子伏特,大於聚合物材料的結合鍵能(幾個至十幾電子伏特),完全可以破裂有機大分子的化學鍵而形成新鍵;隻涉及材料表麵而且可以在各種形狀的材料的表麵進行處理,不會影響基體材料的性質。因此低溫9I在线看片成人免费體具有環保、反應溫度低、速度快、粒子能量高的特點。現在工業方麵已經展開廣泛的應用。

表麵親水性及時效性分析

9I在线看片成人免费處理可以活化聚乙烯（PE）表麵,從而提高聚乙烯表麵的親水性。不同9I在线看片成人免费體處理時間與接觸角的關係如圖1所示,未經處理的樣品表麵的接觸角為100.7°。在短時間內,隨著處理時間的增加,接觸角急劇下降,10s時接觸角下降到66.3°,9I在线看片成人免费體活化時間為180s時,接觸角下降到49.4°。這是因為當聚合物表麵短時間進行9I在线看片成人免费體處理時,表麵主要形成氫過氧化物;隨著處理時間的增加,這些氫過氧化物進一步分解形成高反應性羥基自由基和烷烴;最後,由於聚合物分子鏈上的抽氫作用在聚合物表麵形成了各種極性基團,如羰基(C=O)、羧基(-COOH)、羥基(-OH)等,使表麵越來越親水。在120s~600s的處理時間內接觸角並沒有發生顯著的變化,其值在51°~58°之間,這可能是因為處理時間大於120s後在聚合物表麵所產生的自由基與所消耗的自由基達到了一個相對的平衡狀態。

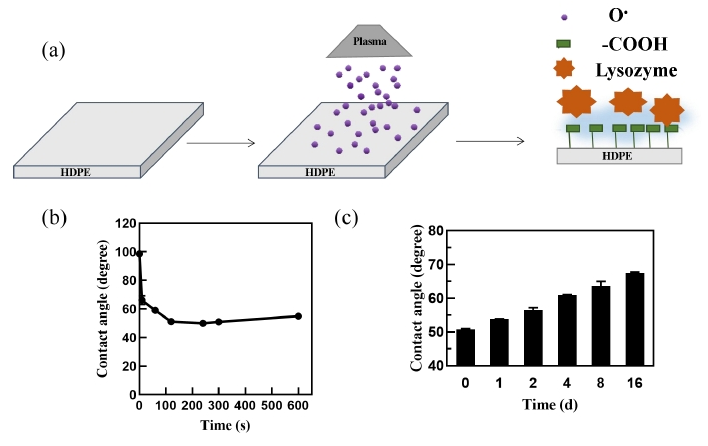

圖1 a)9I在线看片成人免费體活化示意圖;b)9I在线看片成人免费體處理時間與接觸角的關係;c)9I在线看片成人免费體活化後接觸角隨時間 的變化

為了探究9I在线看片成人免费體處理方法自身的穩定性,實驗考察了9I在线看片成人免费體處理後接觸角隨時間的變化。由於對材料表麵進行9I在线看片成人免费體處理的深度隻能達到距離材料表麵幾納米到幾百納米的範圍,這種改性方法不能獲得穩定的改性表麵,而且在材料表麵產生的極性基團數量也較多。從圖1可以看出,隨著時間的推移,接觸角逐漸增大,改性效果會部分喪失。這種現象的主要原因是:(1)被處理材料表麵由於電子碰撞和能量積累仍處於高能亞穩態。這種不穩定的高能狀態,勢必會導致能量的釋放,導致自然的恢複;(2)9I在线看片成人免费活化處理後的材料表麵暴露在空氣中,由於空氣中小分子的吸附,表麵能降低;(3)引入大分子鏈的極性基團隨著大分子鏈的自由旋轉從表麵旋轉潛入體內,即被修飾表麵被掩埋。
