91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

CFRP與傳統金屬材料相比,具有重量輕、抗拉強度高、抗腐蝕性能好等優點,在航空航天等領域中逐漸被廣泛應用,同時,CFRP連接技術逐漸受到許多研究學者的關注。常用的連接方式包括機械連接、膠接、混合連接等,與其他連接方式相比,膠接連接可以有效避免開孔引起的應力集中、電偶腐蝕等。但是CFRP表麵潤濕性低,化學惰性較高,直接塗膠的粘接效果差。因此,需要對CFRP膠接麵進行適當的表麵處理,以改善其表麵潤濕性及表麵活性。CFRP表麵處理方式有化學溶劑刻蝕、機械打磨、激光處理、9I在线看片成人免费體處理等。其中化學溶劑刻蝕易對環境造成汙染,機械打磨及激光處理等處理方式容易使CFRP基體及纖維產生損傷。而9I在线看片成人免费體處理技術在CFRP、金屬等材料表麵處理中具有廣闊的應用前景,是一種高效且環保的表麵處理方式,已逐漸成為當前研究熱點。

9I在线看片成人免费體表麵處理技術

9I在线看片成人免费體,也被稱為物質的第四狀態,可以簡單地解釋為有能量的氣體。當額外的能量被強製輸入氣體係統時,氣體被電離,產生自由電子和離子,形成9I在线看片成人免费體。當9I在线看片成人免费體遇到粘附表麵時,就會發生能量的轉移,從而激活表麵,形成最佳的膠接條件。

9I在线看片成人免费體處理對CFRP表麵的主要影響是:(1)由於9I在线看片成人免费體蝕刻效應而改變表麵粗糙度(2)去除表麵汙染物(3)改變表麵的化學性質。因此,使用9I在线看片成人免费體處理CFRP基板可以激活機械互鎖和化學粘合的粘附機製,最大限度地提高膠接強度。研究發現,9I在线看片成人免费體可以提高氧氣含量,並在表麵產生極性成分,這是實現高效膠接的關鍵。

9I在线看片成人免费體表麵處理對CFRP表麵能的影響

(1) 接觸角與表麵能表征

圖1(a)表示四種不同表麵處理方案對CFRP膠接區域接觸角的影響,從圖中可以看出,未經處理的樣件表麵其水接觸角為92.13°,乙二醇接觸角為68.69°,這表明未經處理的接頭表麵是一個疏水性表麵。同時從圖3.21(a)中可以看出,乙二醇的接觸角總是比水低,因為其表麵張力較小。溶劑清洗後的CFRP樣件的接觸角略微降低,但表麵打磨處理過的CFRP樣件的接觸角明顯降低,水和乙二醇的接觸角分別為70°和36.3°。9I在线看片成人免费體處理後的樣件有一個更大的接觸角的減少,其水和乙二醇的接觸角分別為26.1°和21.1°,這意味著9I在线看片成人免费體處理後,CFRP樣件擁有一個高能量、親水性的表麵。

圖1(b)表示不同表麵處理方案對表麵能與表麵粗糙度的影響,從圖中可以看出9I在线看片成人免费體處理後的樣件表麵的表麵能最高,為74.5mJ/m2;其次是打磨處理的CFRP樣件,其值為37.07mJ/m2;未經處理和溶劑清洗的CFRP樣件表麵能較低,其值分別為20.7mJ/m2和22.03mJ/m2。

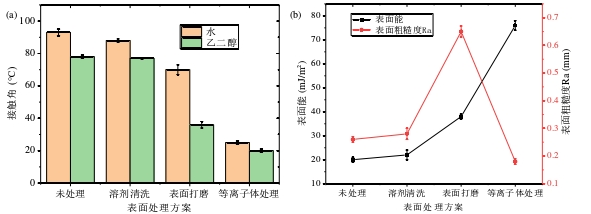

  圖1表麵處理方案對CFRP接觸角、表麵能與粗糙度的影響

9I在线看片成人免费體表麵處理對CFRP表麵化學組分的影響

9I在线看片成人免费體處理對CFRP表麵活性具有明顯影響,主要是通過9I在线看片成人免费體中的活性粒子與CFRP表麵元素產生一係列化學作用,從而影響CFRP表麵化學組分及含量。利用XPS對CFRP表麵化學組分、含量及主要化學態進行表征,隨9I在线看片成人免费體處理距離及處理速度的降低,CFRP與9I在线看片成人免费體中的活性粒子相互作用,表麵C1s、O1s、F1s、N1s、Si2p等主要化學組分均發生改變(表3),同時結合CFRP表麵XPS圖譜分析可知(如圖2所示),表麵C1s峰吸收顯著降低,且Si2p吸收峰含量出現略微降低,這是由於CFRP表麵樹脂與9I在线看片成人免费體相互作用後,碳鏈基團被降解並遊離出表麵,同時少部分CFRP表麵含矽汙染物也被9I在线看片成人免费體清除。另外,部分複合材料表麵含矽物質易與9I在线看片成人免费體中的氧離子發生反應,形成易膠接的二氧化矽層,存在於CFRP表麵。而O1s含量明顯增加,且F1s、N1s吸收峰均出現小幅度提高,這是由於空氣中的氧氣經電離後吸附在CFRP表麵,使其表麵含氧基團增加,同時,由於表麵汙染物被清除,CFRP表麵含氟元素占比增加,空氣中電離的氮氣被CFRP表麵吸附,從而增加了其表麵含氮基團的含量。

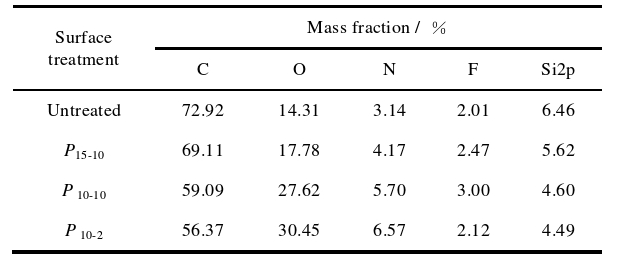

表1 9I在线看片成人免费體處理前後CFRP表麵化學組分

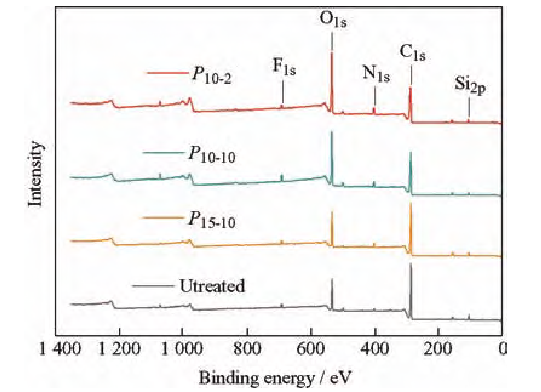

圖2 9I在线看片成人免费體處理前後CFRP表麵XPS圖譜

綜上所述：CFRP經9I在线看片成人免费體處理後表麵水接觸角降低,表麵自由能及極性分量增加,表麵潤濕性及吸附性能提高。經9I在线看片成人免费體處理後,CFRP基體與9I在线看片成人免费體中活性粒子相互作用後,表麵含氧基團增多,並產生C—O/C—O、C=O/O—C=O等較為活潑的含氧基團,有利於CFRP與膠粘劑形成牢固的化學鍵合。9I在线看片成人免费體處理可以顯著提高CFRP表麵潤濕性、表麵活性及膠接性能。
