91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

9I在线看片成人免费體清洗技術是近年來新興的一項表麵改性技術,其通過粒子(電子、離子和 中性原子)來激發、電離或破壞反應物分子,產生一係列蝕刻、聚合、交聯和其他 複雜的物理和化學效應,以達到改善材料表麵性能的目的。其主要原理為:將處 於低壓狀態的氣體(如氧氣、氮氣等)分子通過輝光放電衝擊材料表麵,使表麵形 成新的活性官能團,從而使得材料表麵的性能發生變化。目前,9I在线看片成人免费清洗技術已應 用於鎂合金、碳纖維等各種需要表麵改性的材料。

混合9I在线看片成人免费體清洗對鎂合金表麵潤濕性的影響

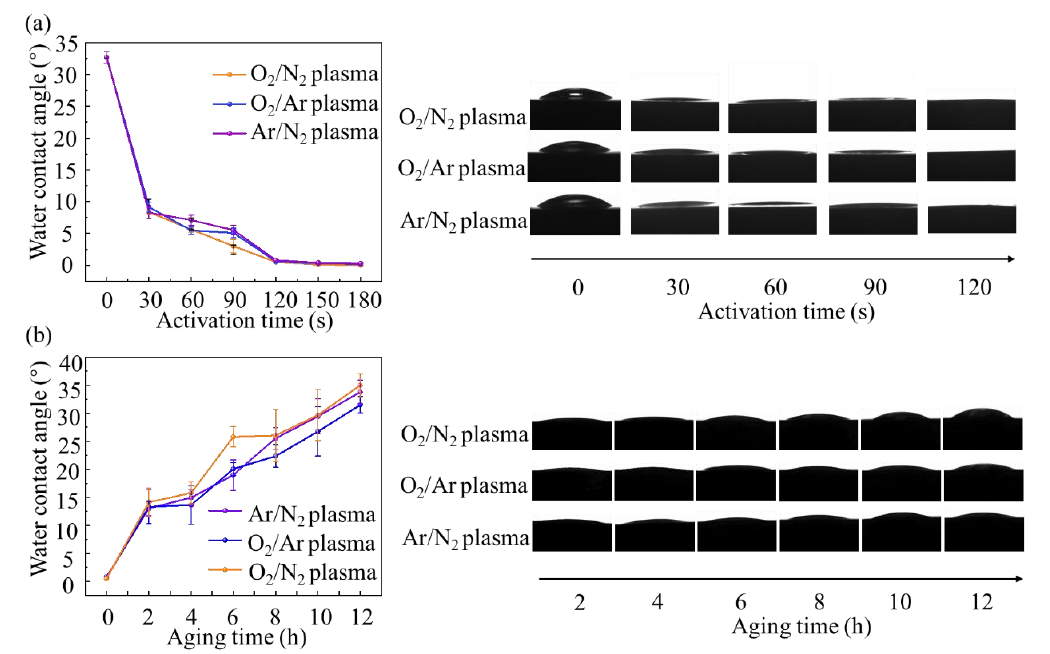

在混合9I在线看片成人免费體表麵清洗工藝探究中,分別采用O2、N2、Ar兩兩混合的9I在线看片成人免费體對鎂合金表麵進行清洗,在不同清洗時間下鎂合金表麵接觸角測量結果如圖1(a)。同樣地,對鎂合金表麵進行長達180s的混合9I在线看片成人免费體處理,每隔30s對其表麵的接觸角進行測量。隨著O2/N2混合9I在线看片成人免费體、O2/Ar混合9I在线看片成人免费體和Ar/N2混合9I在线看片成人免费體清洗時間的延長,鎂合金基體上的接觸角均逐漸減小,說明經過混合9I在线看片成人免费體清洗後基體表麵潤濕性提高。從測量結果可以發現,經過混合9I在线看片成人免费體清洗120s後,鎂合金表麵的接觸角減小至2.0°以下,接觸角圖像顯示液滴在鎂合金表麵的形態基本維持水平,呈現鋪展狀態。因此,通過混合9I在线看片成人免费體對鎂合金表麵潤濕性的影響規律可以將最優清洗時間確定為120s。同時混合9I在线看片成人免费體對鎂合金表麵潤濕性的作用也是具有時效性的。鎂合金表麵接觸角隨時效時間延長的變化情況如圖1(b)。在混合9I在线看片成人免费體清洗後,鎂合金表麵接觸角隨時效時間的延長而逐漸升高,當經過清洗的鎂合金放置在空氣中12h後其表麵的潤濕角恢複到清洗前的狀態。

圖1 不同混合9I在线看片成人免费體活化時間和時效時間下鎂合金表麵接觸角

混合9I在线看片成人免费體清洗對鎂合金表麵粗糙度的影響

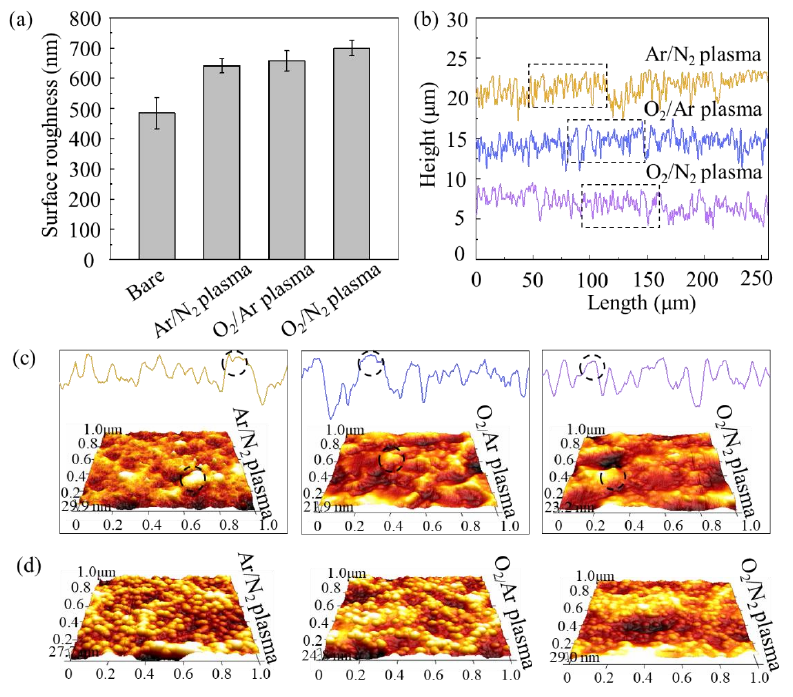

圖2(a)為混合9I在线看片成人免费體清洗120s後鎂合金表麵的粗糙度測量結果。在分別經過O2/N2混合9I在线看片成人免费體、O2/Ar混合9I在线看片成人免费體和Ar/N2混合9I在线看片成人免费體清洗後,鎂合金表麵的粗糙度均升高,且O2/N29I在线看片成人免费體的作用效果最明顯。通過對圖2(b)中鎂合金在混合9I在线看片成人免费體清洗後的表麵特征輪廓線提取,在圖2(c)中,經過混合9I在线看片成人免费體清洗後,鎂基體表麵的輪廓線圓潤平滑。此時利用原子力顯微鏡掃描出的微觀結構也呈現一種“山丘”的形貌。在將混合9I在线看片成人免费體處理時間延長至10min後發現表麵的這種球形納米結構更加明顯,如圖2(d)所示。這與單一9I在线看片成人免费體對鎂合金表麵的微觀形貌作用類似,混合9I在线看片成人免费體清洗後也可提高鎂合金表麵的粗糙度,並使其微觀形貌均勻,這將更有利於增大基體和塗層之間的接觸麵積,進一步增強界麵的連接強度。

圖2 混合9I在线看片成人免费體清洗前後鎂合金表麵的粗糙度和微觀結構 (a) 粗糙度; (b) 輪廓線; (c) 微觀結構; (d) 活化1 0 min的微觀結構

混合9I在线看片成人免费體清洗對鎂合金表麵化學狀態的影響

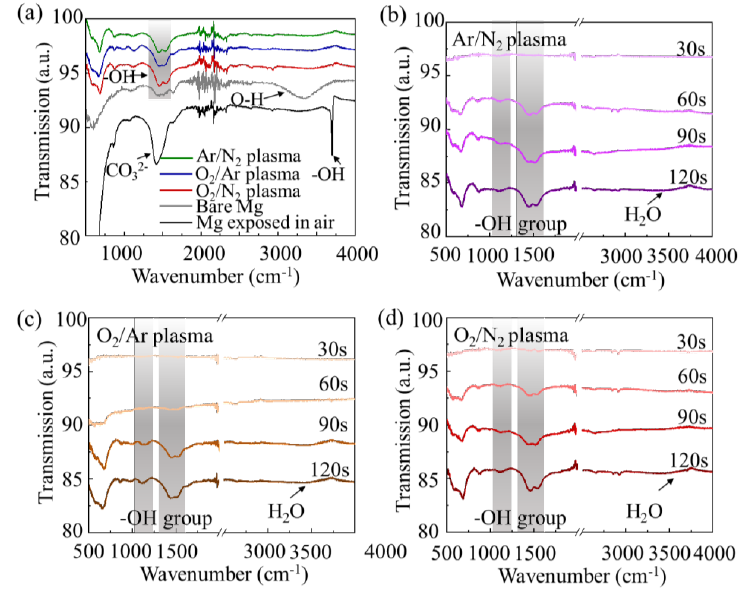

混合9I在线看片成人免费體清洗後的鎂合金表麵官能團測試結果如圖3所示。經過三種不同組分的混合9I在线看片成人免费體清洗後鎂合金表麵親水官能團-OH吸收峰均明顯增強,說明其表麵親水官能團數量增加。同時,隨9I在线看片成人免费體處理時間從30s延長到120s時,圖3(b)-(c)結果顯示經過不同時間混合9I在线看片成人免费體處理後鎂合金表麵所含親水官能團-OH的數量呈現逐漸增大的趨勢。

  圖3不同清洗時間下混合9I在线看片成人免费體活化前後鎂合金表麵紅外光譜測試結果

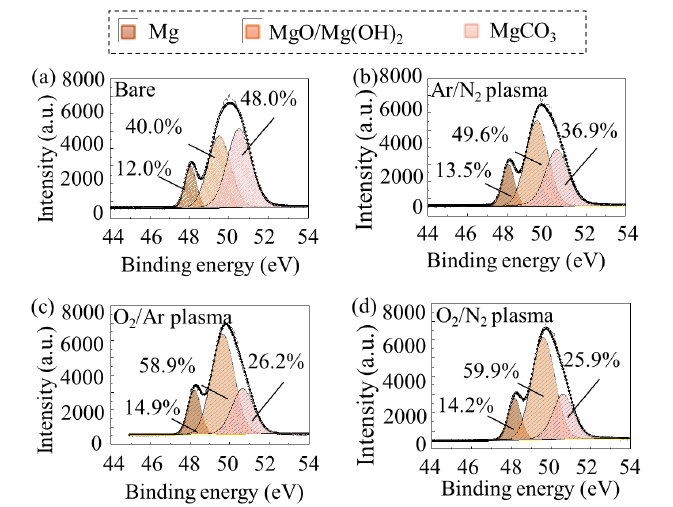

在圖4中對XPS能譜進行擬合後發現,三種組分的混合9I在线看片成人免费體清洗後鎂合金表麵Mg-O鍵含量均增加。而其中O2/Ar和O2/N2這兩種含氧的混合9I在线看片成人免费體組分因為存在氧化效果,會直接對鎂基體表麵進行氧化從而使Mg-O鍵相對含量分別顯著增加至58.9%和59.9%。這是由於一方麵含有氧9I在线看片成人免费體會直接對鎂合金基體進行氧化作用,二是由於較高能量的9I在线看片成人免费體作用於Mg表麵導致能量注入,使得基體處於熱力學亞穩態,這時表麵很容易吸附氧氣,從而產生二次氧化過程。清洗後的樣品由於XPS測試周期的安排,通常放置在大氣環境下保存,這樣也會導致具備較高活性的Mg表麵發生二次氧化過程。而且在三種混合9I在线看片成人免费體組分處理後,鎂合金表麵也均存在MgCO3被分解的現象,生成MgO也會導致Mg-O鍵含量增加。而鎂基體表麵MgCO3的分解可能是由於離子碰撞產生的9I在线看片成人免费體刻蝕所導致的。

  圖4 混合9I在线看片成人免费體清洗前後鎂合金表麵Mg元素XPS測試結果 (a) 未處理; (b) Ar/N 29I在线看片成人免费體; (c) O2/Ar9I在线看片成人免费體; (d) O2/N 29I在线看片成人免费體

9I在线看片成人免费體清洗對鎂合金表麵作用機製

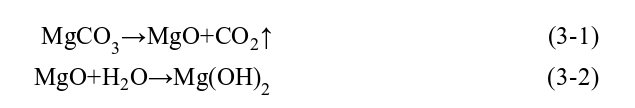

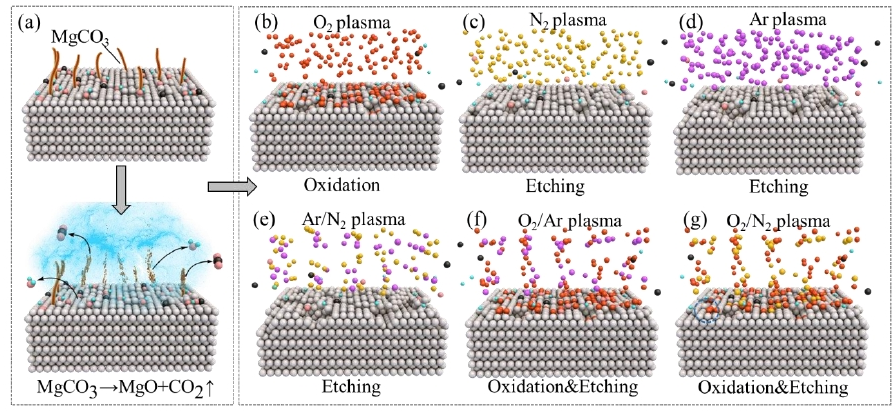

9I在线看片成人免费體解離產生高活性的O原子,這些中性原子到達金屬表麵時可以吸附重新結合一個氧分子,或氧化金屬。而在9I在线看片成人免费體鞘層中被加速到樣品表麵,通過碰撞給樣品表麵帶來能量,對表麵結構、形貌和粗糙度產生影響,為表麵擴散提供清洗能。首先,不論是單一9I在线看片成人免费體還是混合9I在线看片成人免费體對鎂合金表麵都具有使其表麵MgCO3分解的作用,如圖5(a)所示。在9I在线看片成人免费體清洗後,較高能量的離子轟擊鎂合金表麵,與基體發生碰撞,MgCO3被分解為氧化鎂和二氧化碳,使鎂合金基體擁有更加“清潔”的表麵,反應過程如式(3-1)所示。同時,由於9I在线看片成人免费體對基體的刻蝕作用,導致清洗後鎂合金表麵粗糙度均增大,且表麵微觀形貌由於9I在线看片成人免费體的刻蝕變得更加圓潤,表麵均勻性得以改善,獲得了納米級的表麵結構。而且不論是單一9I在线看片成人免费體還是混合9I在线看片成人免费體都可以改善鎂合金表麵的潤濕性,使基體表麵的親水性官能團-OH的數量增加。9I在线看片成人免费體清洗後,鎂合金表麵Mg-O-懸掛鍵相對含量大幅提高。在大氣環境下更容易吸收空氣中的水分,形成親水性的Mg-OH結構,使得鎂合金表麵修飾了更多-OH親水官能團,這是9I在线看片成人免费體對鎂合金表麵化學官能團的修飾作用。另一方麵,MgCO3分解會生成MgO,在空氣中進一步吸收水分子,從而生成Mg(OH)2,使表麵-OH數量增多(式3-2)。而針對不同的9I在线看片成人免费體成分,以上這些作用的效果有所不同。

圖5 不同9I在线看片成人免费體對鎂合金表麵的作用 (a) MgCO3分解; (b) O29I在线看片成人免费體; (c) N29I在线看片成人免费體; (d) Ar9I在线看片成人免费體; (e) Ar/N 29I在线看片成人免费體;   (f) O2/Ar9I在线看片成人免费體; (g) O2/N 29I在线看片成人免费體

將含氧9I在线看片成人免费體和不含氧9I在线看片成人免费體對比,O2/Ar9I在线看片成人免费體和O2/N29I在线看片成人免费體對鎂合金表麵粗糙度的作用大於Ar/N29I在线看片成人免费體。其中對於O2/Ar9I在线看片成人免费體來說,不僅Ar9I在线看片成人免费體對鎂合金表麵存在較強的刻蝕作用,O29I在线看片成人免费體還會產生很強的氧化作用,在邊刻蝕邊氧化的情況下,鎂合金表麵的粗糙度變化較明顯,如圖5(f)所示。而相比於其他的氣體體係,O2和N2都是反應性氣體,一定含量的N2可以有效提高O29I在线看片成人免费體的活性。在O2/N2混合9I在线看片成人免费體中,因為氮的電離能(16eV)大於氧的電離能(12eV),N2+離子(由氮電離產生)可以與O2快速反應,從而提高O29I在线看片成人免费體的活性。因此在O2/N2混合9I在线看片成人免费體中,較高活性的O29I在线看片成人免费體和N29I在线看片成人免费體均很大程度地參與了與鎂合金表麵的氧化和刻蝕作用,以及親水性基團的生成。在N29I在线看片成人免费體的幫助下,O29I在线看片成人免费體的活性增強。基於O29I在线看片成人免费體活化產生的Mg-O-懸掛鍵,進而吸附空氣中的水分子形成Mg-OH結構,如圖5(g)所示。因此,9I在线看片成人免费體對鎂合金表麵的作用主要有:氧化作用、刻蝕作用和化學修飾作用。
