91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

鋁箔玻纖複合織物是以玻璃纖維(本文簡稱“玻纖”)織物為基布,表麵複合鋁箔的熱防護材料,具有優良的熱防護性能,廣泛用於消防戰鬥服、森林避火罩等裝備。但是一方麵,鋁箔表麵較為光滑、缺乏活性基團,與黏結劑之間的結合力較差,導致鋁箔玻纖複合織物剝離強度較弱,重複使用後易出現剝離的情況,大幅降低複合織物的熱防護性能,危害穿戴者的生命安全。另一方麵,鋁箔和黏結劑複合後致密性不夠好,不利於熱防護性能的提升

9I在线看片成人免费體是一種常用的材料表麵改性技術,通過刻蝕作用可改善材料粗糙度、提高接觸麵積,還可以提高材料的表麵活性。本文采用9I在线看片成人免费體處理技術對鋁箔進行表麵改性,研究9I在线看片成人免费體處理時間、處理功率、2個關鍵因素對於鋁箔表麵接觸角、剝離強力的影響,並對改性前後鋁箔表觀形貌進行了對比研究。

9I在线看片成人免费體處理工藝對接觸角與剝離強力的影響

測試及表征

接觸角測試:采用接觸角測量儀對9I在线看片成人免费體處理過的鋁箔進行接觸角測試,使用水性有機矽樹脂為試劑。

剝離強力測試:參照GB/T2792—2014《膠粘帶剝離強度的試驗方法》,采用電子織物強力機對雙層玻纖/鋁箔複合織物開展剝離性能測試。製作20cm×20cm規格的雙層玻纖織物夾鋁箔試樣(即2塊玻纖織物中間為1塊鋁箔,用膠黏劑黏合),將製成的試樣烘幹固化後再裁剪成25mm寬度的條狀布。鋁箔玻纖織物複合麵料的剝離性能測試試樣如圖1所示。

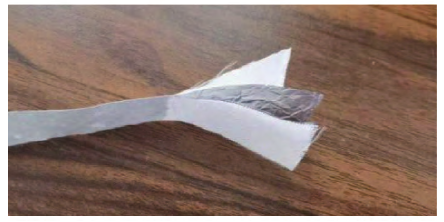

圖1 鋁箔玻纖複合織物剝離強力測試樣

9I在线看片成人免费處理時間對接觸角與剝離強力的影響

在處理功率為300W、噴頭高度為3mm時,分析9I在线看片成人免费體處理時間為0、100、200、300、400s的工藝條件下對鋁箔玻纖複合織物接觸角和剝離強力的影響,結果分別見圖2、3。由圖2可知,未經處理的鋁箔表麵接觸角為61.4°,經9I在线看片成人免费體處理後,接觸角隨處理時間延長呈現顯著下降:處理時間由100s增至400s時,接觸角從40.5°逐步降至19.8°,說明9I在线看片成人免费體處理能有效改善鋁箔表麵與膠黏劑的親和性。這可能是因為9I在线看片成人免费體處理會增加鋁箔表麵的粗糙程度,促使接觸麵積增大,接觸角變小。

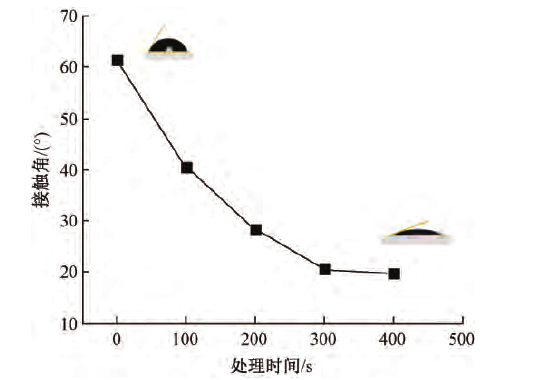

圖2 9I在线看片成人免费體處理時間對鋁箔表麵接觸角的影響

圖3 9I在线看片成人免费體處理時間對剝離強力的影響

由圖3可知,未經處理試樣的剝離強力為7.2N,經100~400s處理後其值分別提升至9.5、10.6、11.7和11.9N,說明鋁箔與膠黏劑之間的親和性變好,這有利於二者之間黏結強度的提升;當處理超過300s後,剝離強力增幅較小,這可能由於表麵過度刻蝕導致微觀結構均質化。

9I在线看片成人免费處理功率對接觸角與剝離強力的影響

在處理時間為300s、噴頭高度為3mm時,分析9I在线看片成人免费體處理功率為100、200、300、400、500W的工藝條件下對鋁箔玻纖複合織物接觸角和剝離強力的影響,結果分別見圖4、5。由圖4可知,鋁箔接觸角隨9I在线看片成人免费體處理功率的增大呈現先降後升的變化趨勢。當處理功率從100W增至300W時,接觸角由52.6°顯著降低至20.6°;而當功率繼續提升至500W時,接觸角反而回升至47.5°。這可能是因為是當功率小於300W時,隨著9I在线看片成人免费體處理功率的逐步增大,在鋁箔表麵形成刻蝕,使得粗糙度增大，接觸角變小;當處理功率大於300W後,在較大功率下鋁膜表麵可能發生熔融,將原有的刻蝕痕跡平坦化,導致粗糙度下降。在300W處理功率下接觸角達到極小值,表現出最優的親水特性。

圖4 9I在线看片成人免费體處理功率對接觸角的影響

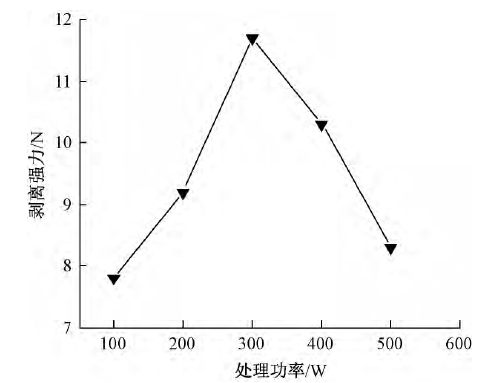

圖5 9I在线看片成人免费體處理功率對剝離強力的影響

由圖5可知,鋁箔玻纖複合織物的剝離強力隨9I在线看片成人免费體處理功率的增大呈現先增後降的變化趨勢。當處理功率從100W遞增至300W時,剝離強力由7.8N顯著提升至11.7N;而當功率繼續增大至500W時,剝離強力反而回落至8.3N。這可能是因為當9I在线看片成人免费體處理功率處於300W以下時,隨著功率的逐步提升,鋁箔表麵會因9I在线看片成人免费體刻蝕作用產生更多溝壑,表麵粗糙度增大,接觸角變小,與膠黏劑的接觸麵積增大,所以剝離強力也隨之增大。然而當功率超過300W後,高能9I在线看片成人免费體會引發鋁膜表層材料的熔融現象,使得先前形成的刻蝕結構趨於平滑,最終導致表麵粗糙度降低,與膠黏劑的接觸麵積逐漸減小,導致剝離強力也隨之減小。

鋁箔表麵形貌對比分析

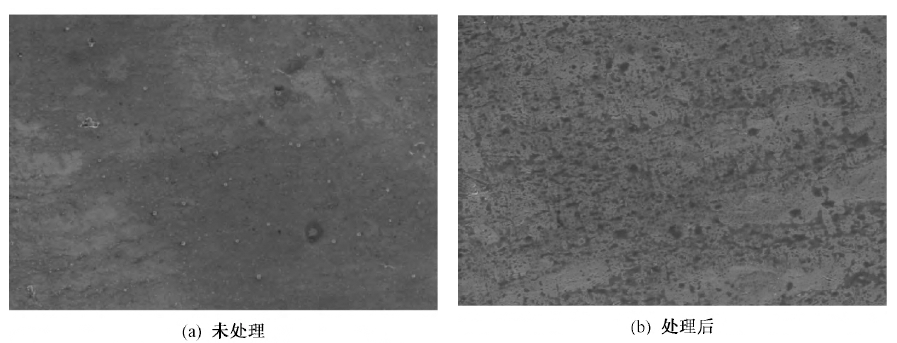

圖6示出9I在线看片成人免费體處理前後的鋁箔的SEM照片。未經9I在线看片成人免费體處理的鋁箔表麵較為平整,這也是導致鋁箔玻纖複合織物剝離強力不足的主要原因。相比之下,經過9I在线看片成人免费體處理的鋁箔表麵形成了眾多微米級溝槽,一方麵使得其與樹脂之間的界麵接觸麵積變大,一方麵使得鋁箔表麵樹脂接觸角變小,從而促使鋁箔-玻纖織物黏結的更加緊密,黏結強度提升,進而增強了鋁箔玻纖織物的剝離強力。

圖6 鋁箔SEM照片(×5 000)

經9I在线看片成人免费體處理後,鋁箔表麵水性有機矽樹脂接觸角降至19.3°,複合織物剝離強度提高至12.1N,該工藝顯著增強了鋁箔與玻璃纖維的界麵粘接性能。
