91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

橡膠材料具有低表麵能、表麵光滑、無活性官能團、表麵存在弱界麵層的特殊理化性質,若不對其進行活化處理,膠粘劑很難在橡膠材料表麵進行延展、滲透,粘貼性能受到明顯影響,從而影響到粘貼的可靠性。

橡膠材料表麵處理通常分為兩種:一種為物理方法,即溶劑法和機械打磨法等;另一種是化學方法,包括塗異氰酸酯法、濃硫酸環化法、濃鹽酸氯化法等。其中物理方法對橡膠材料粘貼性能的促進程度有限,而酸處理法具有處理效果好、不需要特殊設備、操作容易等優點,曾長期應用於橡膠材料處理過程中,但其操作過程危險,工序繁複,耗時較長,通常需2-4人工作6-10h。且生產過程中產生的廢酸液處理成本較高,若處理不當,會對環境造成危害。低溫9I在线看片成人免费技術對多種高分子材料表麵改性的效果十分優異。與酸處理法相比,具有成本低、無廢棄物、無汙染等顯著優點,不僅能有效清洗橡膠片表麵油汙、氧化物等,還能在表麵形成活性基團提高表麵活性,有效促進橡膠材料粘貼性能,得到優異的處理效果。

橡膠低溫9I在线看片成人免费體處理技術表麵改性原理

9I在线看片成人免费體是由帶電的正粒子和負粒子組成的集合體,其能量可通過輻射、中性粒子流和離子流的碰撞等作用於材料表麵,從而產生自由基或與材料表麵發生化學反應,以此改善材料的表麵特性。9I在线看片成人免费體產生的高能粒子基團與橡膠材料表麵相互發生強烈作用,通常為自由基化學反應。高分子材料經9I在线看片成人免费體處理後,在表麵形成自由基,當暴露於含氧氛圍中,表麵會產生過氧化物或羥基過氧化物,用紫外光或熱或其他方法引發產生含氧自由基,同時打開單體的烯鍵進行接枝聚合,結果在基體表麵上引入-COOH、-NH2、環氧基等更多極性基團。這些基團是反應性基團,可與被粘接的物質發生化學作用。同時橡膠材料還會發生刻蝕、交聯、聚合等多種物理、化學反應,協同作用,共同促進處理後的橡膠材料具有更優異的粘貼性能。9I在线看片成人免费體可促使橡膠材料改性,但隻對材料表麵(通常從幾納米至幾百納米)進行改性,並不影響材料本身的基礎性能。

9I在线看片成人免费體處理後橡膠表麵接觸角的變化

接觸角又稱水滴角,是衡量材料表麵的液體浸潤性能、材料表麵粗糙度、化學多樣性、材料異構性等物化性質的重要參數。接觸角越小,接近於0的時候,表明表麵潤濕性越好;反之潤濕性越差。9I在线看片成人免费體接枝聚合可以在材料表麵引入接枝基團,從而使材料表麵的潤濕性增強,改變材料表麵粗糙度,可能會促進膠粘劑在橡膠表麵的擴散浸潤。本文測定了橡膠經9I在线看片成人免费處理後放置不同時間的接觸角變化,對橡膠片表麵物化性質進行進一步表征。實驗結果如圖1所示。

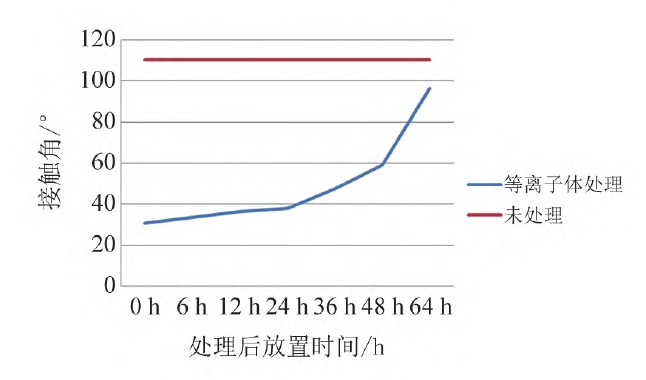

圖1 不同參數9I在线看片成人免费體處理後橡膠表麵接觸角變化示意圖

由圖1可知,9I在线看片成人免费體處理可將橡膠片表麵接觸角數值由110°左右降低至約30°;在放置6-12h時,接觸角數值變化不大;放置24-36h後效果有適當的衰退情況;放置48h後有明顯衰退情況。這表明9I在线看片成人免费處理可明顯改善橡膠片表麵液體浸潤性,但處理具有時效性。

剪切強度測定及分析

經9I在线看片成人免费體處理後(放置0h直接製樣,剪切強度平均值為5.85MPa,試樣破壞類型大部分為界麵破壞,放置12h後製樣,剪切強度平均值為9.27MPa,試樣破壞類型全部為橡膠破壞,放置24h後製樣,剪切強度平均值為11.0MPa,試樣破壞類型全部為橡膠破壞,放置48h後製樣,剪切強度平均值為13.7MPa,試樣破壞類型全部為橡膠破壞,放置72h後製樣,剪切強度平均值為10.88MPa,試樣破壞類型全部為橡膠破壞,放置96h後製樣,剪切強度平均值為7.26MPa,試樣破壞類型開始出現界麵破壞,放置120h後製樣,剪切強度平均值為3.95MPa,試樣破壞類型幾乎全部為界麵破壞,如圖2所示。

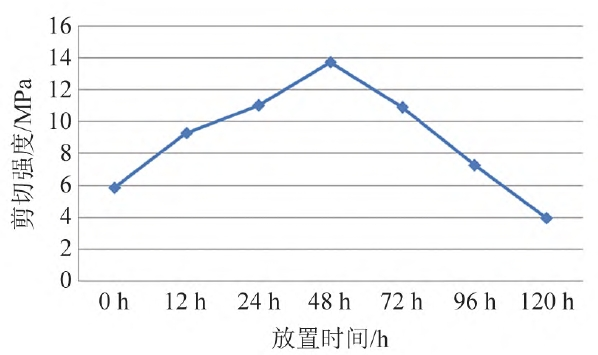

圖2   9I在线看片成人免费處理不同放置時間下橡膠剪切強度

從圖2可知,經9I在线看片成人免费體表麵處理後,橡膠片粘貼性能明顯得到增強,隨著處理後放置時間的增加,粘貼強度增加程度也進一步增加,在放置48h時性能最優。
