91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

TPU分子中含有大量的烷烴鏈,因此TPU材料表現出較強的疏水性,利用9I在线看片成人免费體對TPU進行處理,可以在TPU材料表麵接枝親水基團,如羥基、羧基和胺基等,從而提高材料的親水性能。

9I在线看片成人免费體處理時間對TPU材料親水性能的影響規律

為了研究9I在线看片成人免费體處理時間對TPU材料親水性能的影響規律,91看片入口在线观看將TPU製備成薄膜,分別測試了在9I在线看片成人免费體處理前以及處理1、2、3、4、5min後水在TPU薄膜上的靜態接觸角.實驗結果表明,9I在线看片成人免费體處理前,TPU膜的水接觸角為113°,體現出疏水性(圖1a).9I在线看片成人免费體處理後,TPU水接觸角均小於90°,親水性得到明顯提高.其中,在處理1和2min後,TPU材料的水接觸角分別下降到89°和63°(圖1b,1c).隨著處理時間增加,水接觸角趨於平穩(3min時61°;4min時60°)(圖1d,1e),這可能是因為在9I在线看片成人免费體處理2min後,TPU材料表麵的親水基團已經趨於飽和.而在處理5min後,水接觸角減小到51°(圖1f).水接觸角的減小可能是因為TPU表麵粗糙度在9I在线看片成人免费體刻蝕後變大,導致水接觸角進一步變小.總體來說,9I在线看片成人免费體處理能夠在TPU材料表麵有效接枝大量親水基團,明顯改善TPU材料的表麵親水性能。

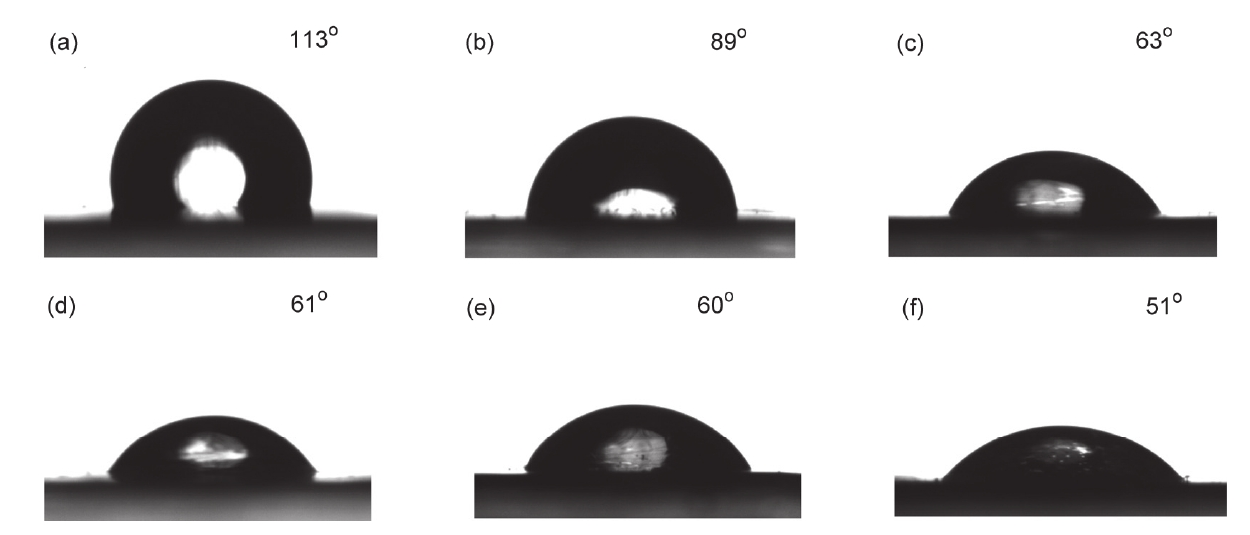

圖1 (a)未處理的TPU薄膜以及9I在线看片成人免费體處理(b) 1 min, (c) 2 min, (d) 3 min, (e) 4 min和(f) 5 min的TPU薄膜水接觸角的變化

TPU9I在线看片成人免费體處理提高親水性原理

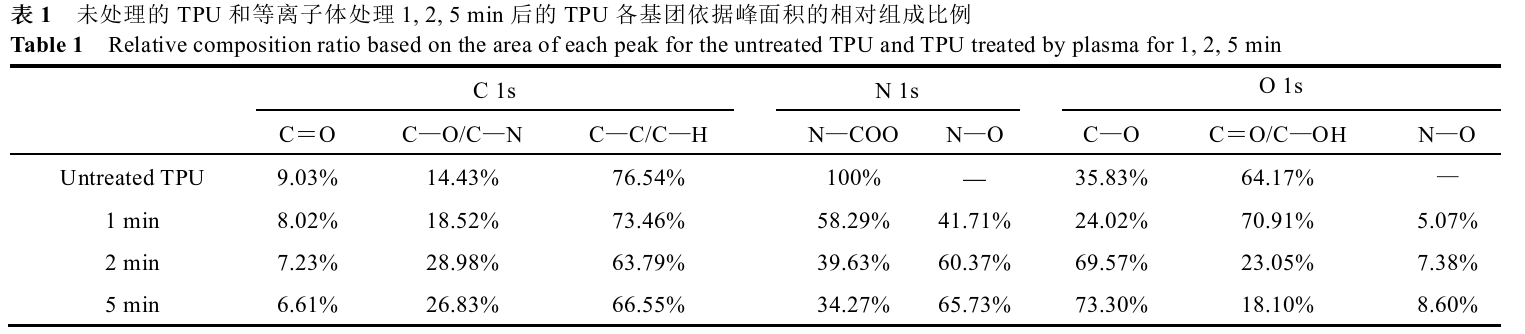

為了進一步研究9I在线看片成人免费體處理在TPU材料表麵引入的基團種類並驗證水接觸角變化的原因，91看片入口在线观看對9I在线看片成人免费體處理前以及處理1、2、5min後的樣品進行了X射線光電子能譜(XPS)的掃描.圖2展現了各樣品的光譜圖像，表1包含了樣品中各基團依據峰麵積的相對組成比例.在C1s精細譜中,處於284.8、286.5和289.0eV處的峰分別對應C—C鍵、C—O/C—N鍵和O—C=O鍵.在1s精細譜中,9I在线看片成人免费體處理前的TPU樣品隻有位於399.8eV的峰,對應TPU結構中的酰胺鍵.9I在线看片成人免费體處理後,樣品的1s精細譜中新增了位於401.5eV處的峰,說明9I在线看片成人免费體處理過程中引入了N—O鍵[24].TPU材料在O1s精細譜中有兩個峰,其中532.1eV處的峰對應羰基氧和羥基氧,533.5eV處的峰對應酯基氧,而在9I在线看片成人免费體處理後新增的位於532.6eV的峰對應引入的N—O鍵。

圖2  9I在线看片成人免费體(a)處理前, (b)處理1 min, (c)處理2 min及(d)處理5 min的TPU薄膜的XPS譜圖

在9I在线看片成人免费體處理1min和2min後,C1s精細譜中的C—O/C—N鍵的比例顯著提高,證明在9I在线看片成人免费體處理中有O元素和N元素的引入.同時,1s精細譜中的N—O鍵含量和O1s精細譜中的C=O、C—OH和N—O鍵含量明顯增多,說明在9I在线看片成人免费體處理2min後,TPU材料表麵成功接枝了羧基、羥基和羥胺基(圖2).羥基和羧基由於氧的強吸電子作用,與羥基氧和羧基氧相連的氫原子更容易形成氫鍵.以上幾種親水基團的增加能夠有效提高TPU材料的親水性。

將9I在线看片成人免费體處理5min後的樣品的XPS結果與9I在线看片成人免费體處理2min後的樣品結果進行對比,C1s、N1s和O1s精細譜都沒有明顯的差別,說明樣品中各化學鍵的含量與9I在线看片成人免费體處理2min時的樣品相比基本不變(圖2).這說明在9I在线看片成人免费體處理2min後,TPU材料表麵接枝的親水基團達到飽和.進一步增加9I在线看片成人免费體處理時間(2、3、4min),TPU材料表麵的親水基團數量沒有明顯增加,導致水接觸角沒有明顯變化.而在9I在线看片成人免费體處理5min後,在各親水基團含量保持穩定的情況下水接觸角下降,說明TPU材料親水性的提升並非因為親水基團的增加,而是TPU材料表麵發生9I在线看片成人免费體刻蝕作用,增加了表麵粗糙度,從而提高了親水性能。
