91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

本實驗采用空氣、氮氣和氧氣三種氛圍的低溫9I在线看片成人免费體對鋼基體進行了處理,並在處理後的試樣表麵采用純環氧樹脂粉末製備了塗層,采用剝離法定量測量了塗層與基體的結合強度,分析了不同氣氛、不同處理時長對塗層與基體之間結合強度的影響。為防其他因素的幹擾,試樣在噴塗前不進行噴砂處理,測試結果見圖1。由圖1可知,分別使用空氣、氮氣、氧氣9I在线看片成人免费體處理後,基體與塗層之間的結合強度隨著處理時長的延長先增大後減小,當處理時間為2min時,三種氛圍處理的基體上製備的塗層結合強度均最好,分別是未處理試樣結合強度2.5倍、4.0倍和4.5倍。隨著處理時間的增加,其強度隨發生了下降,但仍大於未使用9I在线看片成人免费體處理時的結合強度。對比三種9I在线看片成人免费體的處理效果,氧9I在线看片成人免费體處理後的塗層與基體的結合強度提高幅度最大,氮氣處理對結合強度的提升效果次之,空氣處理的結合強度提高幅度最小。

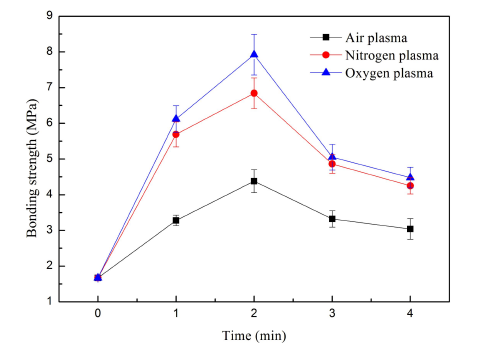

圖1 不同9I在线看片成人免费體處理時間與塗層結合強度的關係曲線

一般而言,有機塗層與金屬基體之間的結合力由機械嵌合力、化學鍵和分子間範德華力組成,三種力的大小分別與基體表麵的粗糙度大小、表麵化學能大小和表麵自由能大小有直接關係。針對不同9I在线看片成人免费體處理後基體製備的塗層結合強度提升這一現象,為分析9I在线看片成人免费體處理對結合強度影響,本章采用AFM、XRD、XPS、紅外光譜和表麵能測試,分析表征了鋼基體表麵經過低溫9I在线看片成人免费體處理後對塗層結合強度的影響機理。

9I在线看片成人免费體處理對塗層基體表麵化學結構的影響

為研究氧氣、氮氣、空氣等三種不同氛圍的低溫9I在线看片成人免费體處理對試樣表麵能分布的影響,采用XPS圖譜對處理前試樣和不同方法處理後試樣的表麵能進行了測試及表征。圖2為9I在线看片成人免费處理前後的Q235鋼表麵的XPS譜圖。由XPS譜圖結果分析可知,不同氣氛低溫9I在线看片成人免费體處理前後對基體試樣表麵各化學元素的含量並無太大影響。圖3為不同氣氛下低溫9I在线看片成人免费體處理前後鋼基體試樣表麵的Fe2p高分辨光譜,其中(a)為未處理圖譜,(b)、(c)和(d)分別為空氣、氧和氮9I在线看片成人免费處理後的譜圖。對每個光譜進行分峰處理,並根據每個峰對應的麵積,計算出各個基團的含量,結果見表1所示。

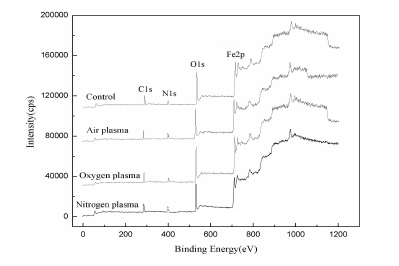

圖 2不同9I在线看片成人免费體處理的Q235鋼表麵的XPS譜圖

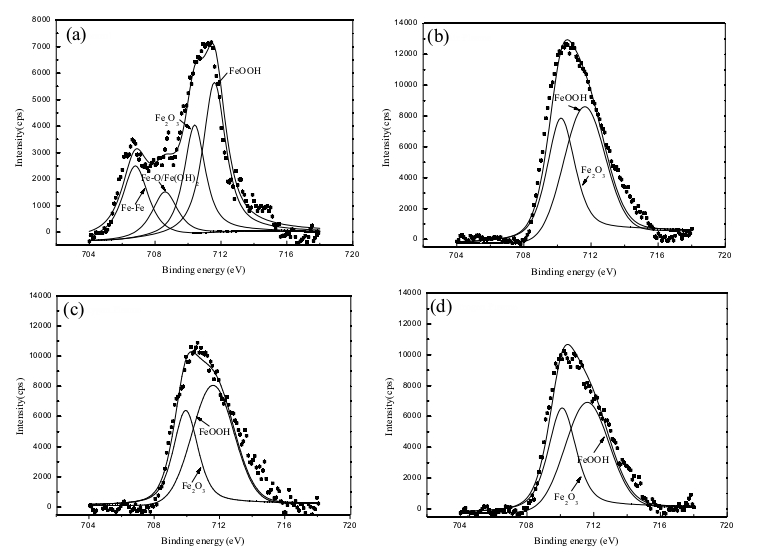

圖3不同9I在线看片成人免费體處理的鋼表麵的Fe2p高分辨光譜 (a)未處理基體;(b)空氣低溫9I在线看片成人免费體處理; (c)氧氣低溫9I在线看片成人免费體處理;(d)氮氣低溫9I在线看片成人免费體處理

由圖3和表1可知,Q235鋼基體在低溫9I在线看片成人免费體處理前,其表麵Fe被部分氧化生成的氧化物主要為FeO、Fe(OH)2,在XPS圖譜上表現為在706.8eV和708.6eV處分別存在Fe-Fe和Fe-O、Fe(OH)2峰,主要氧化產物為FeO、Fe(OH)2。試樣經低溫9I在线看片成人免费體處理後,鋼基體表麵原本未被氧化的部分和Fe-O、Fe(OH)2等成分被9I在线看片成人免费體中的活性成分再次氧化,全部轉化成了Fe2O3和FeOOH,在XPS圖譜上表現為Fe-Fe和Fe-O/Fe(OH)2峰消失不見,而Fe2O3和FeOOH的峰明顯增強,並以FeOOH成分占比更大。三種不同氛圍低溫等離體子體處理結果顯示:氧氣9I在线看片成人免费體處理後的基體表麵FeOOH含量最高,氮氣氛圍9I在线看片成人免费體處理後FeOOH含量次之,空氣9I在线看片成人免费體處理後FeOOH含量最低。由於基體表麵FeOOH成分含有羥基可以與環氧樹脂中的極性集團之間產生氫鍵,明顯提高了塗層與基體的結合強度,FeOOH含量越高,結合強度提升越明顯,這一點與結合強度試樣數據完全一致。

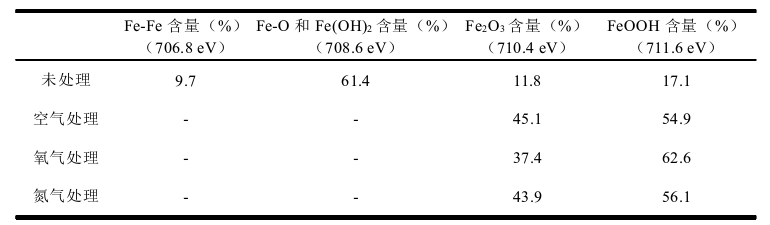

表1不同9I在线看片成人免费體處理後基體表麵Fe氧化物的相對含量

9I在线看片成人免费體處理對鋼基體表麵粗糙度影響分析

為了表征低溫9I在线看片成人免费體處理對Q235鋼基體表麵形貌的影響,本實驗采用原子力顯微鏡(AFM)對比觀察了氧9I在线看片成人免费體處理前後的基體表麵微觀形貌,結果見圖4、表2。為了便於對比分析低溫9I在线看片成人免费體處理的結果,在處理前用砂紙將基體表麵打磨光滑,AFM分析時掃描麵積為20×20μm。

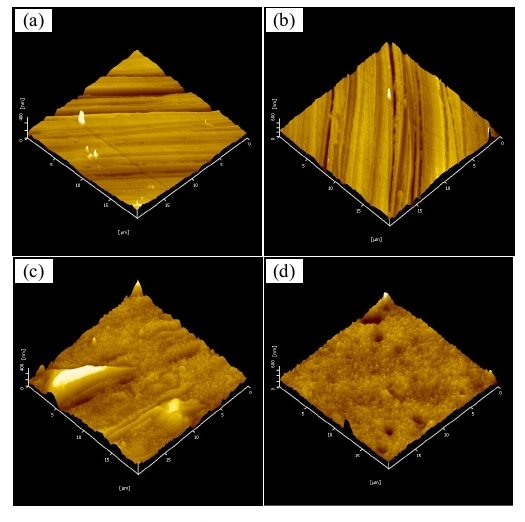

圖 4不同低溫9I在线看片成人免费體處理Q235鋼表麵的3D形貌圖 (a)未處理基體;(b)空氣低溫9I在线看片成人免费體處理 (c)氧氣低溫9I在线看片成人免费體處理;(d)氮氣低溫9I在线看片成人免费體處理

由圖4可知,未處理試樣在掃描區域內很少能看到表麵顆粒物,以相互平行的單一方向劃痕為主,這是9I在线看片成人免费體處理前用砂紙將試樣表麵打磨光滑導致的。9I在线看片成人免费體處理min對試樣表麵形貌產生了明顯影響,經空氣9I在线看片成人免费體處理的試樣其表麵劃痕變淺,但仍明顯存在,與未處理試樣相比能觀察到表麵出現一定的凹凸不平;氮氣9I在线看片成人免费體處理後基體表麵已看不清劃痕,同時表麵凹凸現象更為明顯;氧氣9I在线看片成人免费體處理後的基體表麵表麵凹凸更為明顯,顆粒物更大,顆粒物的存在使得試樣的表麵呈“島狀”分布,增加了塗層與基體的結合麵,更容易形成大量的機械嵌合結構。

表 2不同低溫9I在线看片成人免费體處理的Q235鋼表麵粗糙度值

由表2可知,砂紙打磨未經低溫9I在线看片成人免费體處理的Q235鋼基體的平均麵粗糙度值(RaRoughness)為27.69nm,均方根粗糙度值(RMSRoughness)為38.05nm;經空氣9I在线看片成人免费體處理2分鍾後,鋼基體表麵的Ra值明顯增大,達到38.62nm,RMS值增加為49.39nm;經氮氣9I在线看片成人免费體處理2分鍾後,與空氣9I在线看片成人免费體處理的試樣相比其表麵Ra繼續有所提升,達50.60nm,RMS值增大至65.63nm;氧氣9I在线看片成人免费體處理2分鍾的試樣與氮氣9I在线看片成人免费體處理相比其表麵Ra值有所提升,達54.94nm,RMS值增大至76.73nm。三種9I在线看片成人免费體處理後表麵粗糙度提升的結果為:氧氣9I在线看片成人免费體處理>氮氣9I在线看片成人免费體處理>空氣9I在线看片成人免费體處理,這一數據趨勢與圖4AFM形貌完全一致。

由上述實驗結果分析可知,經低溫9I在线看片成人免费體處理的鋼基體與環氧樹脂複合塗層之間的結合強度明顯提高,其提高幅度呈現出氧氣9I在线看片成人免费體處理>氮氣9I在线看片成人免费體處理>空氣9I在线看片成人免费體的趨勢。隨著處理時間的增加,結合強度呈先增大後減小的趨勢。這是由於低溫9I在线看片成人免费體對Q235鋼表麵進行處理後,鋼基體表麵變得更加潔淨,同時高能量的9I在线看片成人免费體引起了鋼基體表麵的氧化,生成Fe2O3和FeOOH,一方麵氧化物的生成和堆積提升了塗層的表麵粗糙度,增大了基體與塗層的結合麵積,使基體與塗層機械嵌合作用更加明顯,增加了機械嵌合力;另一方麵,氧化生成的FeOOH含有羥基,羥基的存在使得環氧塗料中的極性基團與基體之間的化學鍵合力明顯提升,從而提高了塗層的結合強度。
