91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

矽橡膠是現在醫療器械的主要材料。其主要成分為聚矽氧烷,結構式為-OSiR2-,醫用矽橡膠中R-基團大多為-CH3與乙烯基。矽橡膠具有良好的生物相容性,耐高溫、柔軟、易變形、耐老化、透明度高且機械性能好等優良的特性。由於其優越的力學性能和及良好的生物相容性,被廣泛應用於生物醫療器械領域。為了更好的提高矽橡膠醫用導管的生物相容性和抗菌性能,需要在其表麵製備具有抗菌功能的塗層。但由於矽橡膠的超疏水性能和高度的表麵惰性,使得水溶性塗層難於在矽橡膠表麵充分浸潤、鋪展,以至於塗層與基體的結合較差。為了擴寬矽橡膠用途,可以用不同的表麵活化方法對矽橡膠高分子材料進行表麵改性,如:光輻射、9I在线看片成人免费體處理、臭氧引發等,通過改性後,使矽橡膠表麵引入反應活性基團,再將水溶性塗層物質利用化學反應接枝到材料表麵。9I在线看片成人免费體作為物質存在的第四態，用9I在线看片成人免费體來進行表麵改性具有簡捷、高效、環保等特點,可以廣泛地應用於各類高分子材料。

O29I在线看片成人免费體處理矽橡膠醫用導管表麵

表麵接觸角分析

靜態接觸角法是評估樣品表麵親水性的重要方法,其與水的接觸角越小,親水性就越好,接觸角越大,則親水性越差。通過測定接觸角法評價不同功率下O29I在线看片成人免费體處理表麵活化程度,如圖1所示:隨著處理功率的增加,靜態接觸角呈先下降後上升趨勢,當功率為200W時,靜態接觸角最小。

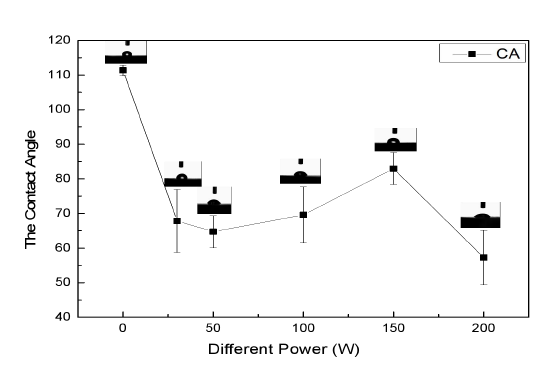

圖1 不同功率9I在线看片成人免费體處理矽橡膠表麵接觸角

9I在线看片成人免费體處理後矽橡膠表麵粗糙度

采用白光幹涉對O29I在线看片成人免费體預處理矽橡膠表麵形貌變化進行檢測,測定預處理後矽橡膠表麵粗糙度,測試麵積為25μm×25μm。圖2為白光幹涉法測定的樣品表麵形貌,圖2-6(a)是未處理矽橡膠表麵形貌,其表麵平整,粗糙度為267nm;圖2(b)是預處理後的矽橡膠表麵形貌,其表麵比未處理樣品表麵粗糙度增大,預處理後樣品表麵粗糙度為373nm。數據表明:經9I在线看片成人免费體對矽橡膠表麵預處理後,矽橡膠材料表麵粗糙度增加,且9I在线看片成人免费體對材料刻蝕作用。而且粗糙度的增加提高了塗層與基體間的接觸麵積,從而提高塗層與基體之間的結合力。經過9I在线看片成人免费體處理後的高分子材料,表麵粗糙度均有不同程度的增加,是由於9I在线看片成人免费體對材料表麵有刻蝕作用,進而影響液體在表麵的吸附作用,最終使表麵潤濕性改變。

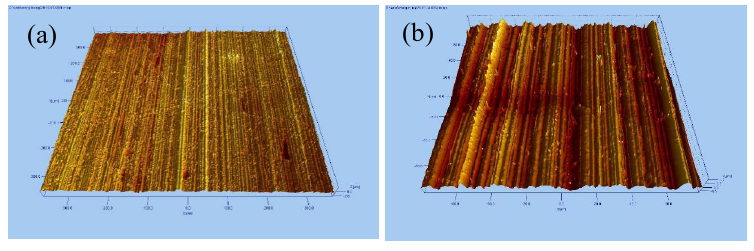

圖2 白光幹涉9I在线看片成人免费體處理前後矽橡膠的表麵形貌

紅外光譜分析

通常情況下,高分子材料經過Ar、O2、N2等氣體9I在线看片成人免费體處理後,會在表麵引COOH、C=O、NH2等基團,增加表麵親水性。通過對O29I在线看片成人免费體矽橡膠樣品做紅外分析,由紅外譜圖分析知:由圖3知:3000cm^-1為C-H振動吸收峰,1280cm^-1為Si-CH3振動吸收峰,1100cm^-1為Si-O-Si振動吸收峰,750cm^-1為Si-CH3吸收峰。在1636cm^-1處有C=O鍵吸收峰,另外在1419cm^-1處有羧酸的O-H彎曲振動吸收峰。所以O29I在线看片成人免费體處理過樣品由於生成羰基和羧基,使得矽橡膠樣品的親水性增加。

圖3 9I在线看片成人免费體處理矽橡膠紅外光譜分析

通過O29I在线看片成人免费體處理矽橡膠醫用導管表麵,可以引入活性官能團,增加矽橡膠表麵的親水性和粗糙性,為後續製備功能化塗層提供活性表麵，當在基體表麵製備塗層時,塗層與基體更容易形成機械嵌合作用,使塗層與基體之間的結合強度明顯提高。
