91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

將雜環引入對位芳綸結構,成為具有獨特分子結構的芳綸Ⅲ。芳綸Ⅲ具有低密度、超高強度、超高模量、耐高溫、高抗衝擊性和耐磨性以及高透波性等性能,有廣闊的應用前景。芳綸的結晶度高、表麵光滑、化學惰性強,使芳綸增強複合材料(AFRP)的纖維與樹脂之間界麵的粘結強度低。為了提高纖維與樹脂之間的界麵粘結強度,可將纖維表麵改性:引入化學活性基團或改變表麵的微觀形貌,以增強纖維與樹脂之間的相互作用。常用的纖維表麵改性方法有物理方法和化學方法。化學改性有化學氧化、化學接枝、偶聯劑改性等方法。

但是,上述表麵改性方法大多使用化學試劑,操作複雜且汙染環境。9I在线看片成人免费體處理既能刻蝕纖維表麵提高其粗糙度,又能打破化學鍵進行接枝和聚合,方法簡單、環保且高效。用氬氣清洗和刻蝕的效果好,效率更高。本文用氬氣9I在线看片成人免费體處理國產芳綸Ⅲ纖維,研究處理對纖維及纖維與環氧樹脂之間界麵性能的影響並揭示其機理。

9I在线看片成人免费體處理對芳III纖維表麵化學組成的影響

氬氣9I在线看片成人免费體處理會破壞纖維表麵較弱的化學鍵產生新的反應位點，接枝引入一些活性基團改變了纖維表麵的化學性質。圖1給出了芳Ⅲ的XPS全掃描圖像和元素含量。可以看出，芳Ⅲ原絲表麵由C、N、〇三種元素組成,占比分別為81.24%、5.97%、12.79%。氬氣9I在线看片成人免费體處理5min使占比明顯變化，纖維表麵的N、0的占比分別提高到9.71%和17.41%,℃的占比降低到72.88%。延長處理時間到15min、20min時,N含量分別提高到12.34%和12.22%,0含量分別為18.28%和18.32%。由此可以推斷,在氬氣9I在线看片成人免费體處理過程中打破了纖維表麵的化學鍵引入了一些含N和含O的活性基團。引入的含O基團,比含N基團更容易飽和。

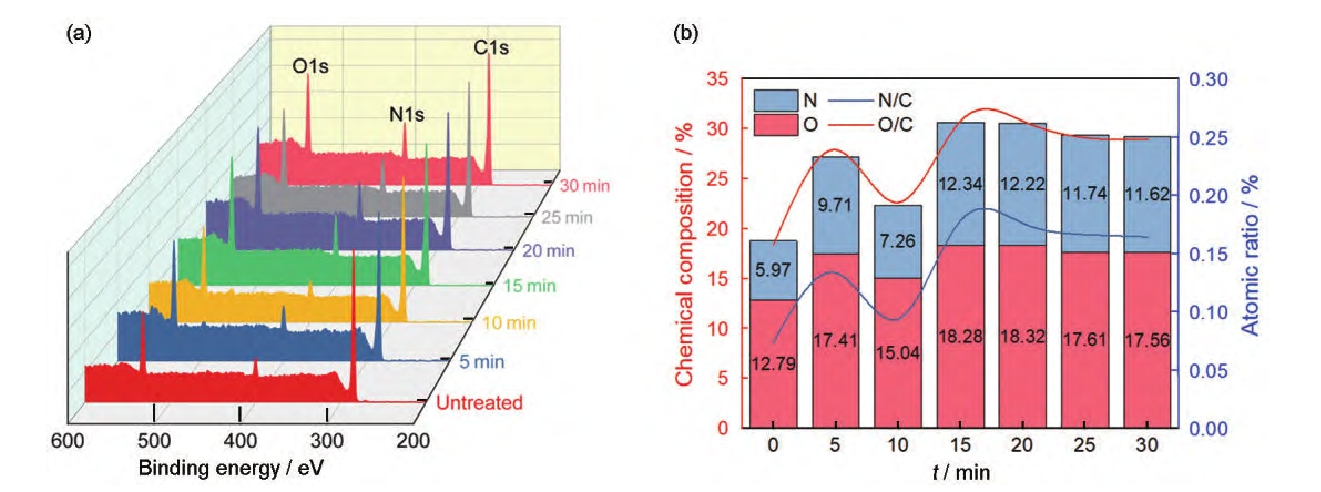

圖1 氬氣9I在线看片成人免费體處理後芳Ⅲ的XPS全譜掃描結果

圖2 氬氣9I在线看片成人免费體處理後芳Ⅲ的C1s分峰譜

圖2給出了芳Ⅲ表麵的化學變化,以及對C、N、O的精細譜分峰和C1s的分峰結果。由圖2可見,芳Ⅲ原絲的C1s有―C―C―(284.5eV)、―C―N―(285.5eV)、―C=O(287.8eV)三個峰,其含量分別為83.4%、13.3%、3.3%;用氬氣9I在线看片成人免费體處理5min後,纖維表麵出現―C―O―(286.5eV)、―O―C=O(289.1eV)兩個新的基團[34],―C―C―含量下降到68.07%,―C―N―、―C―O―、―C=O和―COO―的含量分別提高到68.07%、14.25%、4.38%、7.49%和5.81%。

隨著處理時間的延長―C―C―的含量持續降低,處理15min、20min時分別降低到61.38%、55.33%,9I在线看片成人免费體處理20min時―C―N―、―C―O―、―C=O和―COO―的含量分別提高到17.87%、7.77%、11.35%、7.68%。―C―C―含量的降低和C―O、COO的生成,表明氬氣9I在线看片成人免费體可能使纖維表麵的―C―C―受到破壞,接枝9I在线看片成人免费體中的自由基形成新的活性基團使纖維的穩定性和表麵惰性降低,化學活性提高。這一係列的變化,有助於提高纖維表麵的浸潤性能和增強纖維與基體的反應能力,使界麵強度提高。

圖3 氬氣9I在线看片成人免费體處理後芳Ⅲ表麵N1s分峰譜

圖3給出了對N1s的分峰結果。可以看出,芳Ⅲ原絲的N1s隻有兩個潛在的峰,分別歸屬於389.3eV處的N雜環(―N=C/N―C)和連接苯環的―NH―CO(400eV)。9I在线看片成人免费體處理對―NH―CO的破壞使其整體濃度降低,9I在线看片成人免费體處理5min其濃度由84.1%降低至73.49%並在401.4eV處生成了新的基團―NH2,而N雜環得益於其穩定的結構,―N=C/N―C的占比並沒有特殊的變化。這表明,9I在线看片成人免费體處理後的纖維表麵含N官能團中僅有―NH―CO的穩定性降低並生成―NH2。同時,在9I在线看片成人免费體處理20~30min的纖維表麵,―NH―CO的含量隨處理時間的延長有一定程度的回升,可能是部分遊離的⋅NH2與斷鍵後的⋅C=O重新結合所致。

圖4 氬氣9I在线看片成人免费體處理後芳Ⅲ表麵的O1s分峰譜

圖4給出了對O1s的分峰結果。可以看出,未處理的芳Ⅲ其O1s隻有O=CNH一個潛在峰,9I在线看片成人免费體處理後其含量降低。9I在线看片成人免费體處理5min其含量由100%降低到60.20%並新增了O=C―O、HO―C兩種含氧基團,可能是產生的⋅OH與酰胺斷鍵後形成⋅C=O結合,生成新的基團O=C―O或者與苯環結合形成HO―C。新生成的O=C―O和HO―C有利於提高纖維表麵浸潤性能和化學結合能力。三種含氧基團結合能的參考位置,分別為531.6eV(O=CNH)、532.8eV(O=C―O)、533.7eV(HO―C)。

9I在线看片成人免费體處理對表麵潤濕性能的影響

纖維表麵的潤濕性能與表麵能密切相關，表麵能越高纖維表麵潤濕性能越強,樹脂越容易浸潤纖維形成穩定牢固的界麵。由圖5b可見，氣9I在线看片成人免费體處理5min的芳Ⅲ其潤濕性極大地提高，表麵能達到68.52mJ/m²,比原絲的46.14mJ/m²提高了48.50%。

圖5 氬氣9I在线看片成人免费體處理後芳Ⅲ 的動態接觸角和表麵能

在此過程中極性分量起主導作用,從圖5a可見芳Ⅲ對水的接觸角由原絲的71.93°急劇降低至26.57°,但是對二碘甲烷的接觸角變化並不明顯。對水的接觸角受多方麵因素的影響。極性官能團含量和表麵形貌都影響接觸角,氬氣9I在线看片成人免费體處理不僅提高纖維表麵的C―O、C=O、COOH、―NH2親水基團的含量,也刻蝕纖維表麵增大液體對纖維的潤濕麵積,從物理、化學兩方麵提高芳Ⅲ表麵的潤濕性。但是,隨著9I在线看片成人免费體處理時間的增加水的接觸角和芳Ⅲ的表麵能的變化趨勢與表麵粗糙度的變化趨勢一致。這表明,對於提高芳Ⅲ表麵潤濕性能,與化學作用相比,氬氣9I在线看片成人免费體處理的物理刻蝕對提高纖維表麵的潤濕性能更為重要。

綜上所述：用氬氣9I在线看片成人免费體處理芳Ⅲ纖維,適當的處理時間能大幅度增加纖維表麵極性基團含量、粗糙度以及潤濕性能。
