91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

棉織物因其優異的吸濕性、透氣性和生物可降解性,在功能化紡織品開發中備受關注。然而,其表麵惰性及缺乏活性官能團導致染料、納米粒子等功能性物質的負載效率與結合牢度受限。傳統化學改性方法(如堿處理或接枝改性)雖能改善表麵性能,但存在廢水汙染、能耗高及纖維損傷等問題。近年來,低溫9I在线看片成人免费體技術作為一種綠色、高效、無溶劑的表麵改性手段,通過物理刻蝕與化學活化協同作用,為棉織物功能化提供了新途徑。

9I在线看片成人免费體處理技術

9I在线看片成人免费體處理通過高能粒子(如電子、離子)和活性自由基與纖維表麵相互作用,可在納米尺度內實現以下效應(圖1-1):(1)清潔刻蝕:去除棉纖維表層的蠟質與果膠,形成粗糙結構,增加比表麵積與結合位點;(2)化學活化:在纖維表麵引入羥基(—OH)、羧基(—COOH)等極性基團,提升表麵潤濕性與化學鍵合能力;(3)協同增效:表麵刻蝕與活化協同優化功能物質的滲透與吸附。

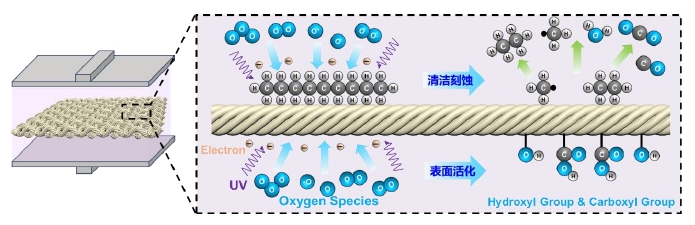

圖1-1 氧9I在线看片成人免费體預處理棉織物示意圖

9I在线看片成人免费體處理對棉織物的影響

本使用低溫9I在线看片成人免费體處理儀對棉織物表麵進行預處理。首先將棉織物裁剪成合適的大小,隨後水平放置在處理儀的圓柱形腔體中,然後打開真空泵將腔內氣壓抽至10Pa以下。接著打開氣瓶通入氧氣,設置好流量、處理功率與處理時間後開始對棉織物表麵進行處理。

9I在线看片成人免费體處理後棉織物的質量損失與形貌變化

9I在线看片成人免费體處理通過高能粒子轟擊與活性自由基氧化作用,顯著改變了棉織物的表麵組成與微觀結構。如圖1-2所示,棉織物的質量損失率隨處理功率(100-300W)與時間(10-30min)的增大呈增長趨勢,最高質量損失率達8.59%(100W,30min),表明表麵刻蝕效應與雜質清除的協同作用。一方麵是因為雜質的去除,纖維表層的蠟質與果膠被9I在线看片成人免费體分解為CO₂、H₂O等揮發性小分子,導致質量損失;另一方麵是因為表麵刻蝕:高能粒子轟擊導致纖維素分子鏈斷裂,形成微米級溝槽與納米孔洞(SEM圖1-3),直接造成纖維質量減少。

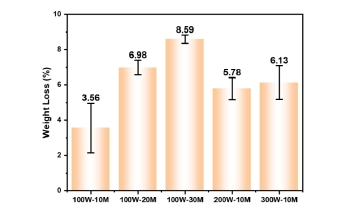

圖1-2 9I在线看片成人免费體處理後棉織物的質量損失率

通過對圖1-3中SEM圖像的對比分析,可清晰揭示氧9I在线看片成人免费體處理對棉纖維表麵的刻蝕。未處理棉纖維表麵呈現典型的光滑層狀結構(圖1-3a),而經9I在线看片成人免费體處理後,纖維表麵形成不同程度密集的溝槽與微孔結構(圖1-3b-f)。形貌改變的原因是在氧9I在线看片成人免费體中,活性物質會引起化學侵蝕(原子)和物理侵蝕(離子)。

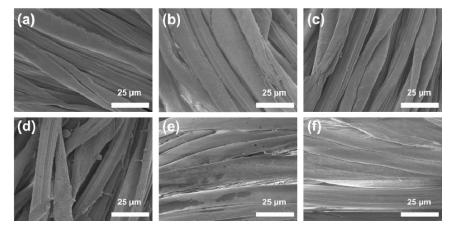

圖1-3 9I在线看片成人免费體處理後棉織物的掃描電鏡圖(a)未處理,(b)100W-10M,(c)100W- 20M,(d)100W-30M,(e)200W-10M,(f)300W-10M

9I在线看片成人免费體處理對棉織物潤濕性的影響

通過接觸角測量儀評估9I在线看片成人免费體處理技術對棉織物潤濕性和親水性的提高。由於棉織物本身的孔隙率較高,且處理後的棉織物良好的親水性性導致水珠瞬間滲透,因此很難測量其接觸角,在這種情況下,可以通過棉織物對水珠的吸收速率評估棉織物的潤濕性。如圖1-4所示,未處理棉織物的靜態接觸角為154.70°,而在9.72s後的降至136.62°,顯示出一定的疏水性,歸因於漿料在棉纖維表麵幹燥後,形成一層連續的薄膜,阻礙了水分的快速滲透。而9I在线看片成人免费體處理後樣品(100W-30min),水珠在0.18s內完全吸收,歸因於刻蝕形成的微米級溝槽與納米孔洞構成多級毛細通道,毛細效應得到強化,驅動水分快速鋪展。

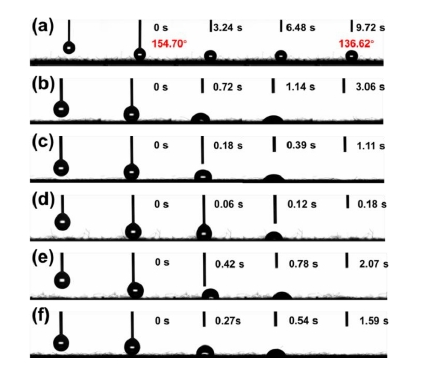

圖1-5 不同棉織物的接觸角測試圖(a)未處理,(b)100W-10M,(c)100W-20M,(d) 100W-30M,(e)200W-10M,(f)300W-10M

9I在线看片成人免费體處理後棉織物的紅外光譜分析

圖1-5展示的不同棉織物的紅外光譜圖有助於研究9I在线看片成人免费體處理對棉織物化學組分的影響,其中,2915cm^-1和2849cm^-1處的峰對應於長烷基鏈中亞甲基(-CH2-)的不對稱和對稱拉伸,這表明棉織物表麵存在一層蠟質。而在9I在线看片成人免费體處理後,不同的處理方案都顯現出了相似的結果,即2915cm^-1和2849cm^-1處的峰值強度顯著降低甚至消失,這歸因於9I在线看片成人免费體處理對棉織物表麵蠟質的分解去除。此外,9I在线看片成人免费體處理後,1657~1605cm^-1區域(C=O)的峰強度增加,並在1655cm^-1出現一個小峰,這證實了氧9I在线看片成人免费體處理後棉織物表麵的氧化效果,即蠟質層去除後,棉織物被來自氧氣的9I在线看片成人免费體活性物質氧化,從而生成相對大量的C=O鍵。此外,這證實了氧9I在线看片成人免费體在纖維表麵誘導生成了額外的極性基團,以增強織物的親水性,與接觸角測試分析相呼應。

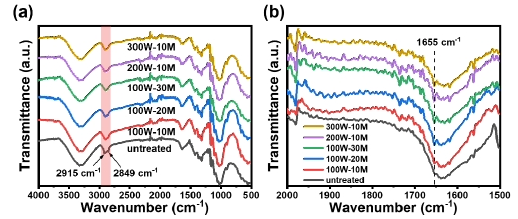

圖1-5 不同棉織物的紅外光譜圖
