91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

9I在线看片成人免费體是一種準中性氣體,被稱為物質的第四態,即氣體的組成分子分裂產生自由電子、自由基、正負離子、電磁輻射量子,而一些分子可能仍然保持中性。9I在线看片成人免费體包含各種各樣的活性粒子,如電子、離子、自由基、可轉移的激發物質和真空紫外線輻射。根據9I在线看片成人免费體中物質熱力學平衡的狀態可以將9I在线看片成人免费體分為高溫9I在线看片成人免费和低溫9I在线看片成人免费體。

低溫9I在线看片成人免费體處理可以在聚合物分子表麵嵌入多種分子鏈段,賦予其親水性、疏水性和粘附性。同時,低溫9I在线看片成人免费體僅在材料表麵的納米級深度內產生作用,不會對高分子材料基質造成損傷,因此適於高分子材料的表麵改性。

聚乳酸(PLA)是利用馬鈴薯、 甜菜、甘蔗、玉米等農副產品發酵產生乳酸,再由乳酸通過聚合反應製備的一種熱塑性生物可降解材料。PLA具有良好的成膜性,雖然不添加塑化劑的 PLA膜拉伸強度可達50~60 MPa、斷裂伸長率為 3%~4%,但PLA膜韌性差、質脆。雖然PLA膜 具有良好的水蒸氣阻隔性能,但其氧氣阻隔性能比 PE,PET等石油基塑料包裝材料差,這嚴重製約 了PLA膜在食品包裝領域的應用。

9I在线看片成人免费體處理PLA膜親水性的變化

接觸角是由液-固界麵和液-氣界麵相交形成的角度。當材料表麵接觸角θ<90°時,表明材料是親水的;θ>90°時,表明材料是疏水的。9I在线看片成人免费體處理PLA膜表麵的接觸角變化見圖1,可知未經處理的PLA膜接觸角為90°,隨著低溫9I在线看片成人免费體處理時間的延長,PLA膜表麵接觸角逐漸減小,材料表麵親水性不斷提升。在放電電壓為125V、放電時間為40s時,PLA膜表麵接觸角達到最小值,為42.3°。在不同放電電壓下,低溫9I在线看片成人免费體處理對PLA膜表麵親水性的改變效果不同,在放電電壓為125V時,PLA膜表麵接觸角最小,PLA膜表麵親水性最佳。這可能是在放電電壓過大時,產生的活性粒子能量過大,從而破壞了PLA膜表麵的結構,降低了改性效果。在固定電壓下,隨著處理時間的延長,PLA膜的接觸角逐漸減小,親水性能提升。處理時間大於40s後,延長9I在线看片成人免费體處理時間不能顯著增強膜表麵的親水性。可能是由於9I在线看片成人免费體處理達到一定時間後,9I在线看片成人免费體在PLA表麵的刻蝕使新接枝上的親水基團脫離,9I在线看片成人免费體引起的物理刻蝕和化學反應趨於飽和,因而接觸角不再發生變化。

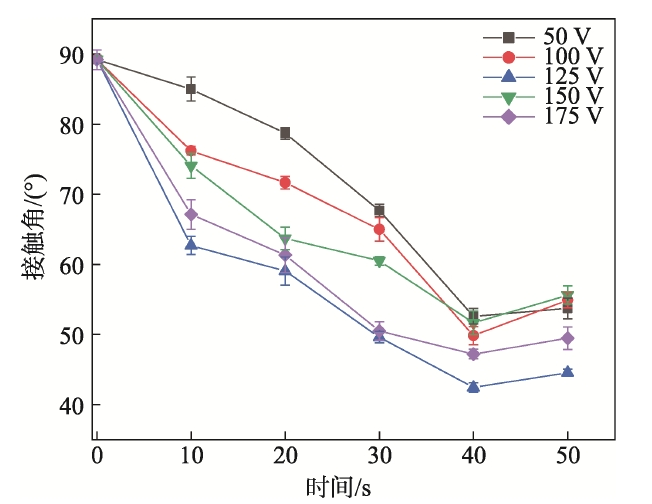

圖1  9I在线看片成人免费體處理PLA膜的表麵接觸角變化

微觀表麵形貌分析

利用原子力顯微鏡對PLA膜表麵的3D形貌進行觀測。9I在线看片成人免费體處理PLA膜的AFM圖見圖2，未處理PLA膜的表麵較為平整、光滑;9I在线看片成人免费體處理的PLA膜表麵變得粗糙,PLA膜表麵的非結晶區遭到刻蝕,出現了凹痕和凸起,且隨著處理時間的延長,PLA膜表麵的刻蝕更加嚴重。

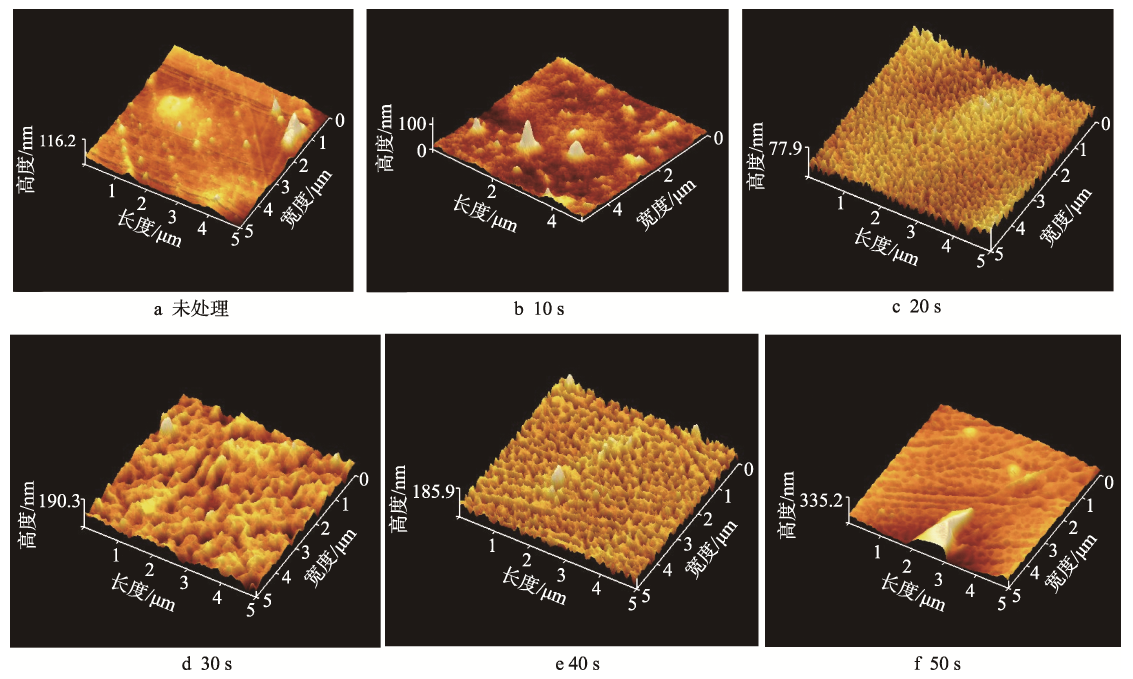

圖2  9I在线看片成人免费體處理的PLA膜的AFM圖

X射線光電子能譜分析

X射線光電子能譜是用來分析材料表麵各元素化學結構的一種有效表麵分析技術。可以利用PLA膜中碳元素C1s峰的結合能分析其表麵的化學結構信息。聚合物中的碳原子可劃分為C1s1,C1s2和C1s3等3種結合形式,並在C1s的XPS能譜圖中表現為3個相應的能譜峰。C1s1是C—H或C—C,其電子結合能較低,約為285.0eV。C1s2是C—O,能譜峰位置約位於286.5eV處。C1s3是C=O,其能譜峰位置約位於288.0eV處。

PLA膜的XPS全譜掃描譜圖和XPS-C1s譜圖分別見圖3—4。由圖3可知,低溫9I在线看片成人免费體處理過後PLA膜的氧元素含量上升。由圖4可知,雖然9I在线看片成人免费體處理後PLA的化學鍵基本類型保持不變,但相對含量發生了變化。處理後PLA膜的C—C鍵和C—H鍵含量下降,而C—O鍵和C=O鍵含量上升。PLA膜表麵9I在线看片成人免费體處理機理見圖5,在9I在线看片成人免费體改性PLA膜的過程中,PLA表麵甲基CH4基團中的C—H鍵被破壞,導致H原子脫離,並與O2在9I在线看片成人免费體處理過程中所產生的活性氧發生反應形成OH或HO—C=O9I在线看片成人免费狀態的自由基,自由基再重新結合在PLA表麵的亞甲基CH3基團上,從而在PLA膜表麵形成了羥基和羧基等親水性的基團。PLA膜表麵官能團含量見表2,可知,經過9I在线看片成人免费體處理後,PLA膜表麵碳元素質量分數由77.87%降到了55.92%,氧元素質量分數由21.63%升到了44.08%。經低溫9I在线看片成人免费體處理後,PLA膜表麵羥基和羧基等親水性基團的含量提升,羥基質量分數由25.9%增加到36.0%,羧基質量分數由10.3%增加到28.3%,從而改善了PLA膜的表麵親水性。

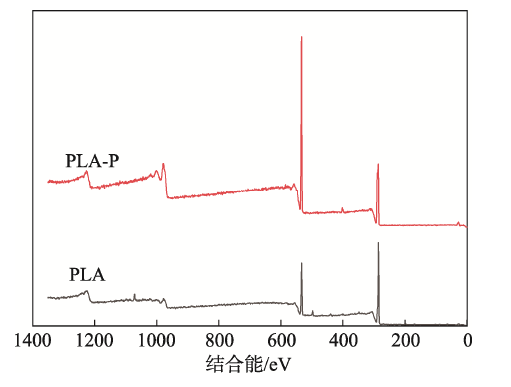

圖3  PLA膜的XPS全譜掃描圖譜

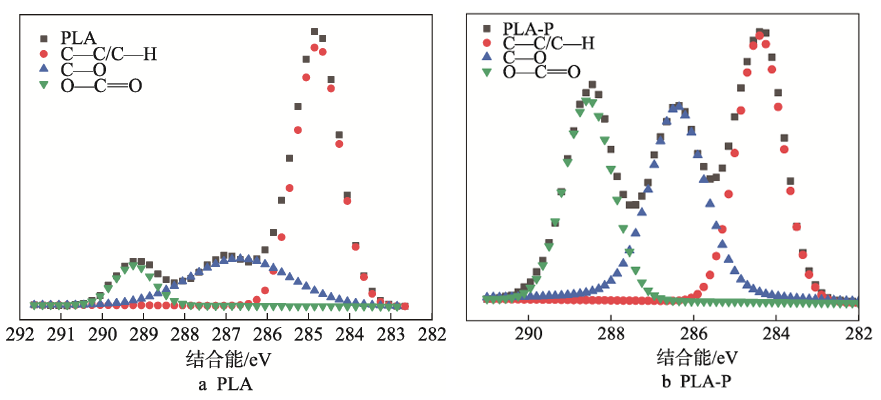

圖4  P L A膜的XPS-C 1 s圖譜

圖5  P L A膜表麵9I在线看片成人免费體處理機理

綜上所述：經低溫9I在线看片成人免费體處理後,PLA膜表麵的氧元素含量得到提高,這是因為PLA膜表麵接枝了羥基和羧基等親水基團,從而改善了薄膜表麵的親水性。
