91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

聚合物材料表麵的功能化改性和製備在生物醫學領域,特別是蛋白質、細胞或生物流體等與材料相互作用方麵發揮著至關重要的作用。聚合物材料被廣泛用作生物傳感器、微流控芯片、藥物傳遞係統、骨移植等方麵的基體材料。聚苯乙烯(PS)因具有良好的力學性能及較低的成本,得到工業界的關注,材料本身無毒性和高透明度使其成為生物醫學領域重要的原材料之一。PS不僅廣泛用於細胞/組織培養容器,而且在微流控芯片等微納米尺寸器件的製備方麵也具有重要的應用前景。然而,由於PS分子側鏈為疏水基團,導致材料表麵呈疏水性,通常須經過表麵功能化改性以增加其表麵潤濕性、黏附性等,從而提高其與化學或生物配體的結合或改善其與生物流體等相互作用。

近年來,9I在线看片成人免费體處理技術作為一種新型的表麵處理技術備受關注。該技術主要通過高頻放電電離氣氛介質中的氣體分子產生大量高能電子、帶正電荷、負電荷的活性粒子和自由基,從而對置於其中的材料進行改性。9I在线看片成人免费體技術在不改變材料固有性能的前提下對材料表麵性能如親水性、黏附性等進行改善,是一種高效、環保的表麵改性方法。常見的9I在线看片成人免费體處理氣氛包括空氣、O2、N2以及NH等,研究重點多集中於材料表麵活性基團引入或親水改性。

本文以NH3為9I在线看片成人免费體處理氣氛,通過調節不同工藝條件對PS材料進行9I在线看片成人免费處理,研究PS材料表麵水接觸角、化學成分的變化,考察氨氣9I在线看片成人免费處理對PS材料表麵親水性的影響。

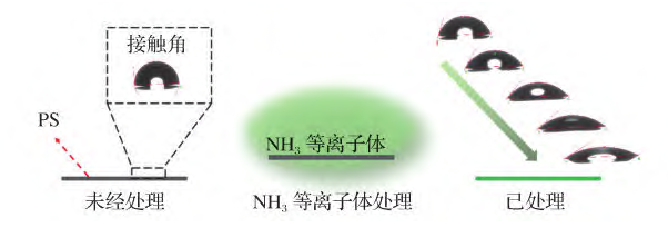

圖1為PS的氨氣9I在线看片成人免费處理過程及可控親水改性示意圖。9I在线看片成人免费處理過程中,利用真空係統維持反應腔內壓力約30Pa,在內置平板式電極間將氨氣(純度為99.99%)電離產生9I在线看片成人免费體,對其中的PS材料表麵進行改性。

圖1　PS的氨氣9I在线看片成人免费處理過程及可控親水改性示意圖

9I在线看片成人免费處理時間對PS材料表麵接觸角的影響

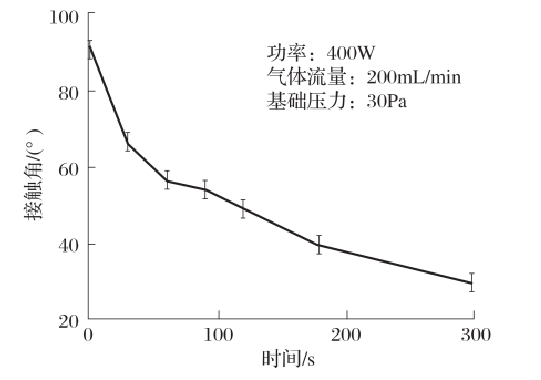

圖2為氨氣9I在线看片成人免费處理時間對PS材料表麵接觸角的影響。設置功率為400W,保持氣體流量為200sccm,壓力為30Pa,探究PS材料表麵接觸角隨處理時間的變化(圖2)。從圖2可以看出,隨著處理時間的延長,PS材料表麵的接觸角呈明顯下降趨勢,PS材料表麵接觸角可由處理前約91.6°降至約29.8°,且有望通過優化工藝參數實現表麵接觸角的連續變化。氨氣9I在线看片成人免费在最初的30s內即實現對PS材料疏水表麵的親水改性,這也說明9I在线看片成人免费體處理技術能夠高效快速地實現材料表麵的親水改性。

圖2 9I在线看片成人免费體處理時間對PS表麵親水性的影響

表麵化學成分分析

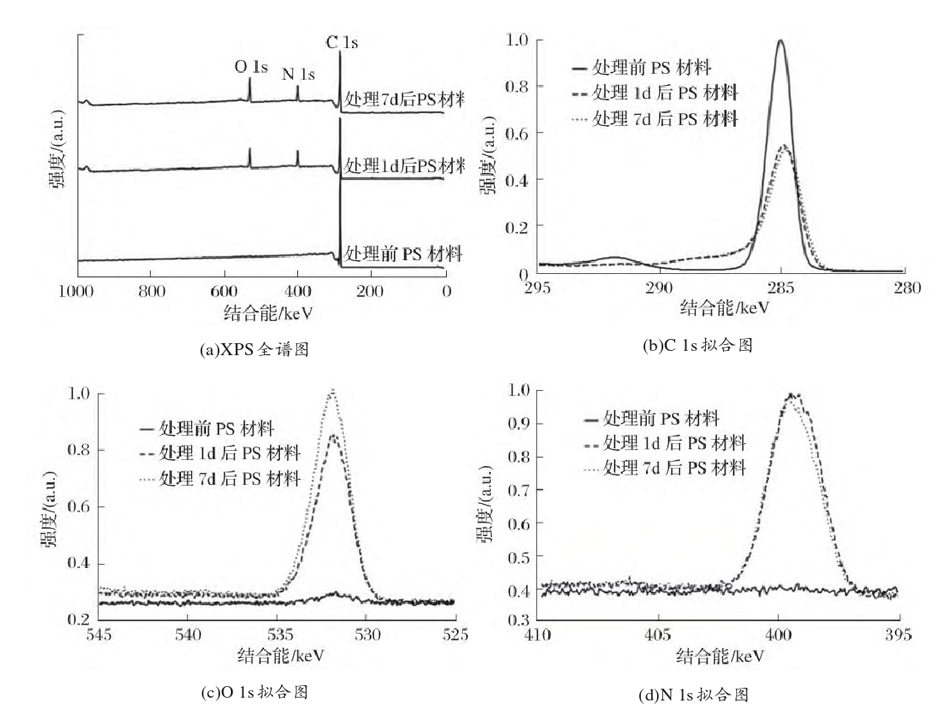

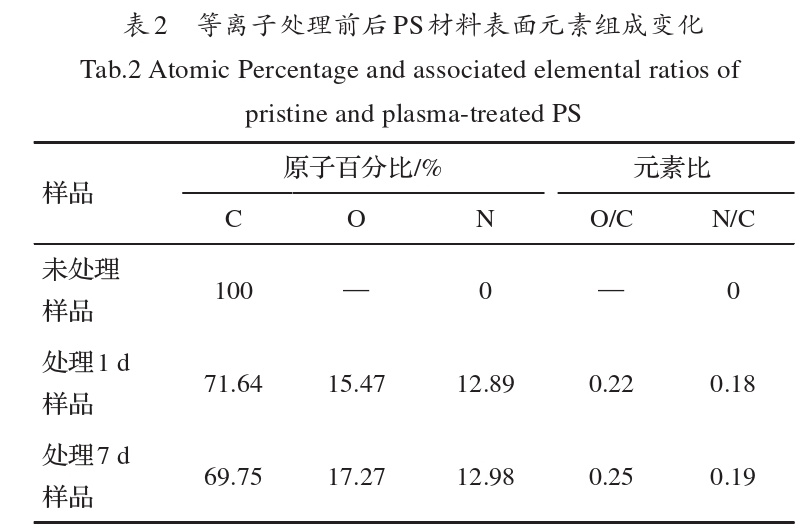

氨氣9I在线看片成人免费處理通過引入含氮官能團等改變材料表麵化學成分,實現PS材料的親水改性。功率為400W,處理時間為120s,氣體流量為200sccm,壓力為30Pa,經9I在线看片成人免费處理後材料表麵接觸角約(50+1.9)°。分別對該材料9I在线看片成人免费處理前及處理後(1d和7d)表麵化學成分進行分析,圖3為PS材料表麵9I在线看片成人免费處理前後XPS全譜和C1s、O1s和N1s擬合圖。表2為9I在线看片成人免费處理前後PS材料表麵元素組成變化。

圖3　PS材料表麵9I在线看片成人免费處理前後的XPS全譜和 C 1s、O 1s和N 1s擬合圖

從圖3和表2可以看出,氨氣9I在线看片成人免费處理前PS材料表麵僅含C元素及痕量O元素,其中,O元素可能來源於PS材料薄板中少量的添加劑[14]。9I在线看片成人免费處理後材料表麵成功引入N元素和O元素,使得材料表麵化學成分發生明顯變化。其中,C元素原子數比例從處理前的100%下降至71.64%,O和N元素原子數比例分別提高至15.47%和12.89%,O/C和N/C含量比分別增至0.22和0.18。表明氨氣9I在线看片成人免费處理後在PS材料表麵成功引入N元素,而O元素的引入則是因為9I在线看片成人免费處理後材料表麵活性基團暴露在空氣中而被氧氣氧化生成含氧基團。9I在线看片成人免费處理後材料表麵N元素的含量無明顯變化,而O元素的含量則略有升高,這可能與材料表麵的緩慢氧化有關。

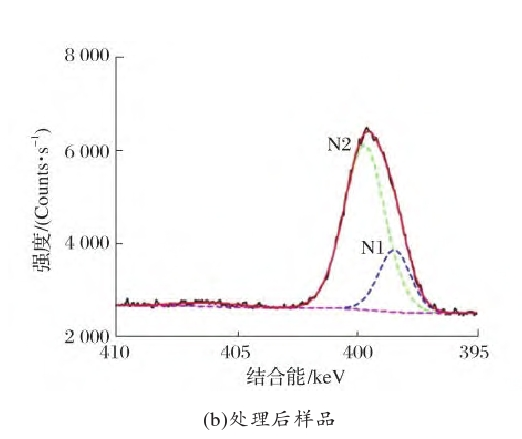

圖4為氨氣9I在线看片成人免费處理前後PS材料表麵N元素的高分辨XPS譜圖。

圖4　9I在线看片成人免费處理前後PS材料表麵 N 1s擬合圖譜

從圖4可以看出,9I在线看片成人免费處理前PS材料表麵無N元素;氨氣9I在线看片成人免费處理後,PS材料表麵新增了含氮極性基團,如C—N,O=C—N等,其結合能分別對應398.4eV(N1)和399.7eV(N2)。含氧和氮的極性基團的引入是PS材料疏水表麵實現親水改性的關鍵因素之一。

綜上所述：利用氨氣9I在线看片成人免费對PS材料表麵進行功能化處理,實現疏水材料表麵的親水改性。材料表麵含氧和氮元素的極性基團的引入是實現親水改性的關鍵因素之一。
