91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

9I在线看片成人免费清洗是一種新型清洗技術,該技術為幹式清洗,可對金屬、塑料、玻璃等材料進行除油、清洗、活化等處理,具有工藝流程短,費用低等特點,並且具有不產生對環境有害物質的優點。同時由於9I在线看片成人免费清洗中兼具物理作用與化學作用兩方麵的清洗效果,使得9I在线看片成人免费清洗在汙染物去除具有更廣泛地適用性。

9I在线看片成人免费清洗對K9玻璃表麵性能的影響

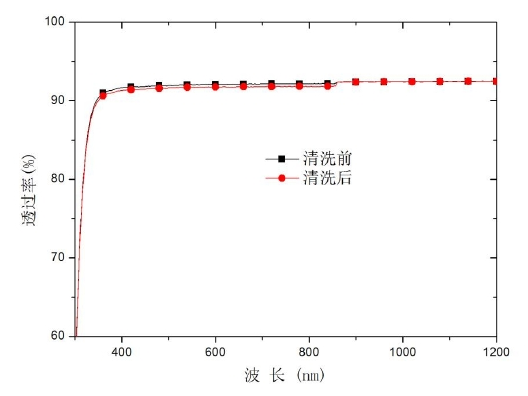

圖1所示為9I在线看片成人免费清洗前與清洗後K9玻璃基片的透過率變化。從圖中可以看出,清洗前後K9玻璃基片透過率無明顯變化,表明大氣常壓9I在线看片成人免费清洗並不會對K9玻璃基片的透過率產生影響。因此可以初步得出結論,在使用大氣常壓9I在线看片成人免费清洗時,玻璃基片表麵透過率的改變主要是由基片表麵汙染物的增減所致,其透過率的變化可以粗略的反應玻璃基片表麵汙染物的去除程度。

圖1 大氣常壓9I在线看片成人免费清洗中K9玻璃基片(無汙染物)透過率變化圖

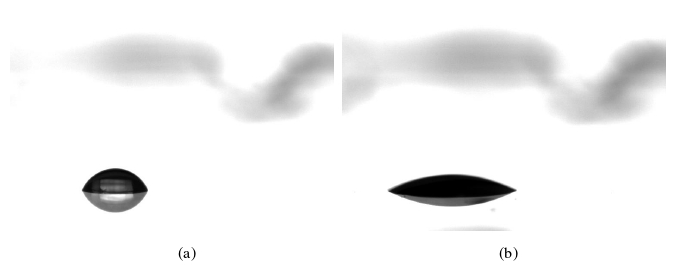

圖2所示為清洗前後K9玻璃基片的接觸角變化示意圖,表2所示則為清洗前後K9玻璃基片表麵接觸角值。從圖表中可以看出,大氣常壓9I在线看片成人免费清洗後,K9玻璃基片的接觸角明顯變小,表明K9玻璃基片的浸水性增大。9I在线看片成人免费清洗後接觸角變小表明9I在线看片成人免费清洗使元件表麵自由能增加,而表麵自由能的增加可能由兩種情況導致。一種情況為固體本身的自由能增加,另一種情況可能為固體表麵原先覆蓋的低自由能物質被去除。這兩種情況在9I在线看片成人免费清洗玻璃基片的實驗中均有可能出現。

圖2 大氣常壓9I在线看片成人免费清洗前後K9玻璃基片(無汙染物)接觸角變化示意圖  (a)清洗前;(b)清洗後

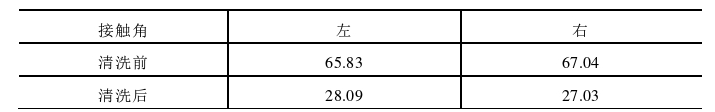

表2 大氣常壓9I在线看片成人免费清洗前後K9玻璃基片接觸角值

在第一種情況中,由於9I在线看片成人免费體中包含有大量高能量的分子自由基、電子和紫外線,這些成分在與表麵接觸時會向固體表麵傳遞大量能量,使得固體自由能增加。由於高自由能的固體分子傾向於通過吸收作用降低其自由能,使得高自由能固體表麵易被迅速汙染,這點與9I在线看片成人免费表麵處理後的玻璃基片較易被汙染且汙染物相對更難去除相符,因此可以初步認定,9I在线看片成人免费清洗後玻璃基片的自由能增加。

在第二種情況中,由於玻璃本身高自由能的特點,玻璃基片表麵本身易被一層極薄的油脂膜層所覆蓋,油脂通常來自空氣,其表麵自由能較低使得K9玻璃表麵自由能下降。而9I在线看片成人免费清洗可以有效去除這一層油脂,使得玻璃表麵自由能恢複到原有高能態。因此通常使用的接觸角測定固體表麵油脂分布程度在9I在线看片成人免费清洗中並不可靠,隻能用於直接反映玻璃基片表麵自由能的高低。

K9玻璃表麵油脂的清洗

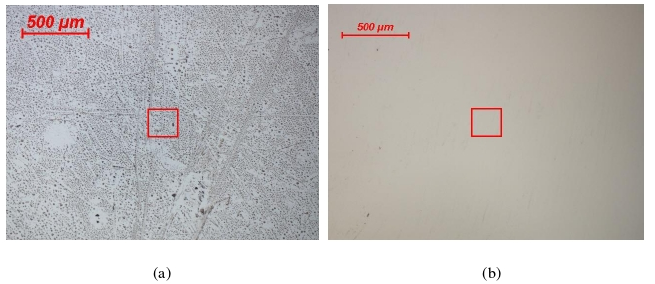

光學顯微鏡下K9玻璃基片9I在线看片成人免费清洗前後表麵汙染物分布狀況如圖3所示。

圖3 大氣常壓9I在线看片成人免费清洗前後K9玻璃基片表麵機油分布狀況  (a)清洗前;(b)清洗後

從圖中可以看出,K9玻璃基片表麵的油脂狀機油汙染物基本已經去除,但表麵仍殘餘少量深色物質。

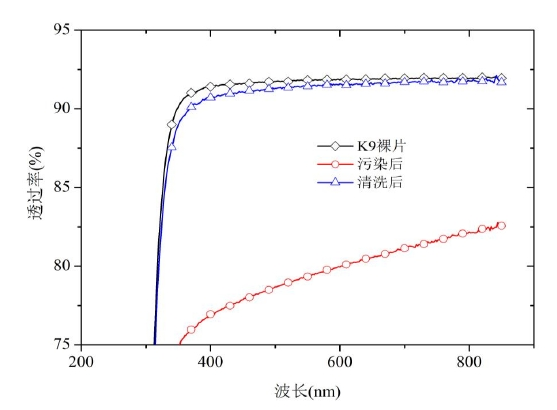

圖4所示為汙染前、汙染後與清洗後K9玻璃基片的透過率變化。從圖中可以看出,在機油汙染物對透過率的影響較大,汙染後K9玻璃的透過率下降到85%以下,而經過9I在线看片成人免费清洗後透過率基本恢複到90%以上,表明9I在线看片成人免费清洗能夠充分去除K9玻璃表麵的機油汙染物。

圖4 大氣常壓9I在线看片成人免费清洗中K9玻璃表麵機油透過率變化圖

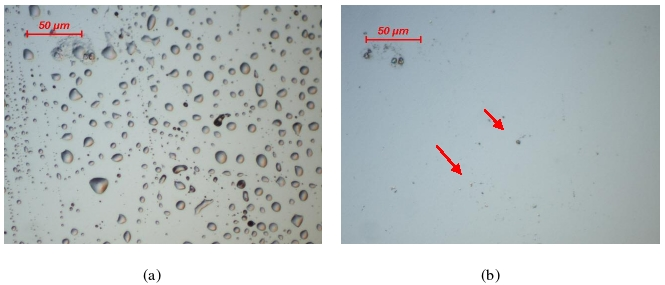

圖5所示為更高倍率下清洗前後汙染物的分布狀況。從圖中可以看出,清洗後殘留物多為深色顆粒物,並且對比清洗前後兩圖可以發現,絕大多數深色殘留物在清洗前即已存在(圖5中箭頭所示)。因此可以初步推測,清洗後機油的殘留物為機油中原本自帶的雜質,有機質機油本身則可被充分去除。

圖5 大氣常壓9I在线看片成人免费清洗前後K9玻璃表麵機油分布狀況  (a)清洗前;(b)清洗後

根據9I在线看片成人免费清洗的作用原理可知,大氣常壓9I在线看片成人免费清洗中油脂類汙染物的去除可能包括兩類作用,即高能量的自由基活化降解以及臭氧分子的氧化作用。

綜上所述：大氣常壓9I在线看片成人免费清洗可以有效去除K9玻璃基片表明的有機汙染物,使其透過率恢複到原有水平，並提升表麵的親水性能。
