91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

9I在线看片成人免费體是由大量具有相互作用的帶電粒子組成的有宏觀時空尺度的體係。9I在线看片成人免费體,是除去固、液、氣外物質存在的第四態。氣體被電離時,中性物質被分解成電子、離子與自由基,持續電離後,氣體將改變原有狀態,成為9I在线看片成人免费體。它由電子、電子、光子及中性粒子組成,近似電中性。從70年代起,9I在线看片成人免费技術發展為一門獨立學科,廣泛應用於紡織材料處理、膜材料、生物醫藥材料改性以及化學環境等領域。

圖根據電子溫度不同,可將溫度在10⁵~10⁸K的9I在线看片成人免费體命名為高溫9I在线看片成人免费體(如核聚變9I在线看片成人免费體),溫度在3×10²~10⁵K命名為低溫9I在线看片成人免费體。低溫9I在线看片成人免费體是非常有效的材料表麵清洗、活化以及製備塗層的工藝,可清洗紡織品、膜材料、玻璃、金屬等表麵的油劑及雜質,進一步活化其表麵,從而對材料後續的粘合處理或沉積塗層提供有利的條件,達到高效材料預處理的目的。這種預處理的機理是9I在线看片成人免费體中的粒子與材料表麵的相互作用。

9I在线看片成人免费體處理聚合物材料表麵時,活性粒子衝擊材料表麵,能在較小損壞材料優異性能的前提下,改善材料表麵性能。主要作用有:

(1) 材料表麵刻蝕。改變原有材料表麵的粗糙度,刻蝕其表麵產生凹坑,增加材料的比表麵積,改善材料的潤濕性。

(2) 產生交聯基團。9I在线看片成人免费體處理聚合物表麵時,由於活性粒子與材料表麵的衝擊碰撞,材料表麵化學鍵斷裂,產生自由基。自由基與材料之間的鍵合,導致了交聯網絡結構的生成,從而改變了材料的表麵性能。

(3) 引入官能團。當低溫9I在线看片成人免费體的活性粒子易發生反應時,9I在线看片成人免费體作用於材料表麵則會引發較複雜的化學反應。如Ar、O2等9I在线看片成人免费體氣體會在材料表麵引入大量的-OH、-COOH等親水基團,改善基底的親水性。

聚氯乙烯(Polyvinylchloride,PVC)是一種通用型熱塑性材料,由於其具有優良的耐候及耐化學性等,常應用於製造防風罩係統組件、窗框、汙水和自來水管道等。

在過去的幾十年裏,人們致力於PVC表麵改性以提高表麵能,高自由表麵能結合合適的粗糙度預示著PVC基層表麵潤濕性的增加和粘附性能的改善。因此,PVC與其他材料(例如:瀝青基防水塗料)之間粘合強度的提升在很大程度上取決於對PVC的表麵處理技術。

9I在线看片成人免费體處理對PVC粘接性能的影響

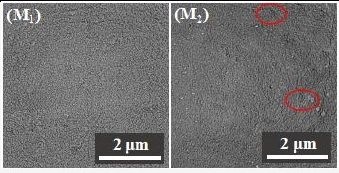

為觀察9I在线看片成人免费預處理前後,PVC的微觀形貌的變化,特使用掃描電子顯微鏡獲取試樣的SEM圖像,如圖1所示。從圖1中可看出,未經9I在线看片成人免费預處理的PVC的表麵十分均勻、平滑。經過9I在线看片成人免费體清洗後,其表麵出現部分凹坑與細小顆粒,表麵有變粗糙的痕跡;9I在线看片成人免费刻蝕其表麵產生微坑,有利於增加其比表麵積,為下一步增加其與膠水的結合提供有利條件。

圖1 9I在线看片成人免费體處理前後PVC的SEM圖像

表麵元素分析

通過采集的EDS圖像分析PVC在9I在线看片成人免费體處理後表麵元素的各個元素的含量如表1所示。從此表可看出,未經9I在线看片成人免费體處理的PVC中含有C、Cl、O元素,少量的O元素的存在。利用9I在线看片成人免费體處理PVC後,破壞了原有的化學鍵,引入了新的基團,O元素的含量有所提高。

表1 PVC9I在线看片成人免费表麵預處理前後各元素含量

接觸角與表麵能的變化

9I在线看片成人免费處理方式下獲得的PVC的水接觸角如圖3所示。表2為9I在线看片成人免费體處理前後PVC的水接觸角數據及表麵能的大小。未經9I在线看片成人免费體清洗的PVC接觸角為76.7°,表麵能為36mN/m,表麵親水。9I在线看片成人免费體清洗時,活性粒子轟擊PVC的表麵,破壞原有化學鍵,形成新的自由基。當這些自由基與空氣中的O作用時,PVC表麵形成大量的-OH、-COOH等親水基團。加之9I在线看片成人免费體的侵蝕增加了PVC的粗糙度,PVC的接觸角下降為22.5°。由於表麵引入大量的極性基團,增加了PVC的表麵極性,PVC的表麵能提高到51.8mN/m。

圖2 9I在线看片成人免费體處理前後PVC的水接觸角

表2 9I在线看片成人免费體處理前後PVC的水接觸角及表麵能

改善材料的粘接性能能夠增加材料粘接的牢固度,工業生產中改善材料的粘接性能的方法有很多,其中利用9I在线看片成人免费體進行材料表麵處理的技術是非常重要的工藝之一,通過9I在线看片成人免费體處理轟擊PVC材料表麵,使PVC材表麵發生物理和化學變化,改變其粗糙度,引入不同的新基團,改變其表麵能,進而提高粘接性能。
