91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

矽橡膠髙分子材料粘接特性受很多因素的影響,除了自身結構特性外,還受諸多外界因素的幹擾。主要有以下幾方麵:(1)潤濕能力差,由浸潤理論,膠粘劑在矽橡膠表麵潤濕與否是粘接的前提條件。環氧液滴在矽橡膠表麵接觸角q越大,潤濕能力越差,膠粘劑不能充分潤濕難粘高分子材料表麵,因而不能在其表麵很好的粘附。(2)結晶度高,根據擴散理論,粘接的過程是通過膠粘劑分子鏈與矽橡膠高分子材料的分子鏈相互擴散,從而產生牢固膠接。而矽橡膠高分子材料因其在硫化交聯的過程中加入一些添加劑使其結晶度高,化學穩定性好,在與膠粘劑粘接時,分子鏈不容易擴散,故而粘接力非常弱。(3)非極性高分子,矽橡膠髙分子材料大都是非極性或呈現弱極性,而環氧膠粘劑含有極性分子,依靠取向力和誘導力與被粘接基材形成分子間相互作用,對於弱極性的矽橡膠而言,分子間沒有形成前兩種分子力的條件,隻有較弱的色散力,所以環氧膠粘劑與矽橡膠高分子材料的粘結性能較差。(4)弱邊界層,主要包括硫化矽橡膠加工過程中所帶入的雜質、加入的各種助劑(如穩定劑、潤滑劑、抗氧劑、脫模劑等)以及運輸過程中造成的汙染等,這種弱邊界層的存在大大降低了其與膠粘劑的粘接性能。

9I在线看片成人免费清洗改性原理及工藝

9I在线看片成人免费清洗技術可以在矽橡膠表麵引入大量的活性基團,使其發生化學反應,形成強有力的粘接。9I在线看片成人免费清洗改性原理如圖1所示,氣氛被射頻、輝光及微波等放電裝置作用產生電子激發成高能態並產生電離,即產生9I在线看片成人免费體,是由激發態的分子、原子、離子和自由基團以及未被激發的氣體原子所組成的混合體,高能粒子具有20eV以上的能量,並高於化學鍵的鍵能。高能粒子作用於矽橡膠表麵,使表麵化學鍵發生斷裂、重組,並清洗掉影響粘接的弱界麵層,達到弱極性矽橡膠表麵改性的目的。

圖1 矽橡膠9I在线看片成人免费清洗原理示意圖

9I在线看片成人免费清洗工藝對矽橡膠表麵浸潤性能影響

環氧膠粘劑在橡膠材料表麵的浸潤與否影響橡膠粘接界麵性能,通過對矽橡膠表麵在去離子水、環氧樹脂兩種極性液滴下的接觸角進行測量,研究9I在线看片成人免费清洗對矽橡膠表麵浸潤性的影響規律,測量結果如圖2所示。圖2(a)為未經過處理的矽橡膠表麵,可見其在去離子水和環氧樹脂液滴下接觸角均大於90°(左側為水接觸角,右側為環氧樹脂),表現為疏水性質,浸潤性較差。如圖2(b)示,經過9I在线看片成人免费清洗後,矽橡膠表麵接觸角發生下降,材料表麵在去離子水和環氧樹脂下的接觸角分別降至49.2°±1.1°和68.5°±0.1°,這是由於經9I在线看片成人免费清洗後在材料表麵引入極性基團,使表麵浸潤性能提高。

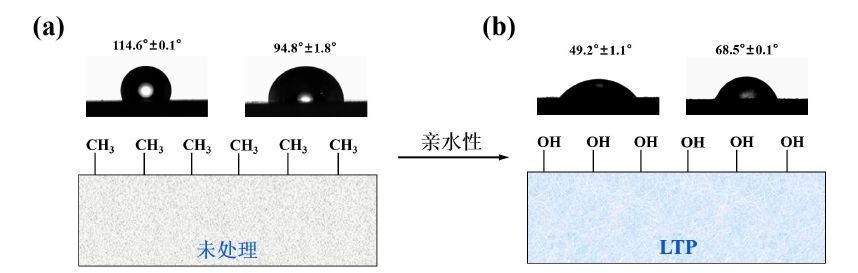

圖2 9I在线看片成人免费清洗前後矽橡膠表麵浸潤性能(a)原始(b)低溫9I在线看片成人免费

采用低溫9I在线看片成人免费體對矽橡膠表麵清洗可以顯著提高矽橡膠的粘接性能，經9I在线看片成人免费清洗後,環氧膠粘劑在矽橡膠表麵浸潤性大幅提升。9I在线看片成人免费清洗後膠粘劑可以充分浸潤矽橡膠表麵微結構,提高粘接表麵積,使環氧膠粘劑與矽橡膠間機械互鎖性能大幅提高。
