91看片入口在线观看,9I在线看片成人免费,91看片网页版,91视频免费看片

樹脂基複合材料具有良好的工程性能(如比強度、比剛度高,耐久性強等),在汽車工業、海洋船舶工業等領域中得到了廣泛的應用。隨著樹脂基複合材料的廣泛使用,以及複合材料表麵各種功能塗層的大量使用,對樹脂基複合材料的表麵性能提出了更高的要求。由於樹脂基複合材料表麵惰性強,潤濕性差,表麵自由能低,導致其粘接強度或塗層附著力不高,通常在粘塗之前對樹脂基複合材料進行表麵處理,提高其粘接強度。傳統的對樹脂基複合材料進行表麵處理的方法主要是機械打磨法,該方法具有操作簡便、綠色無汙染、生產成本低等優點,但是其處理的質量難以控製,可能對複合材料基體或增強纖維造成損傷,且重現性差。

低溫9I在线看片成人免费體中包含大量電子、離子、分子、激發態原子等活性粒子,具有激發溫度低、產生的活性粒子濃度高、操作簡便、效率高、無汙染等優點被廣泛應用於材料表麵處理等領域。

低溫9I在线看片成人免费體處理對樹脂基複合材料表麵性能的影響

接觸角與表麵能

樹脂基複合材料處理前後的水接觸角如圖1所示。可以看出,經過開放式低溫9I在线看片成人免费體處理後,樹脂基複合材料表麵的水接觸角明顯減小,潤濕性增加。處理前後試樣的接觸角及表麵能參數見表5。可以看出,複合材料表麵能從24.8mJ/m2增加到了78.3mJ/m2,提高了2.16倍,固相色散力增加了101.6%,固相極性力提高了607倍。可以看出,經過開放式低溫9I在线看片成人免费體處理後,樹脂基複合材料表麵的色散分量和極性分量都有所增加,且極性分量的增加占據主導作用,遠遠大於色散分量的增幅。根據擴散理論,潤濕性增加有利於膠黏劑或塗層等粘接材料的擴散,對粘接強度的提高有促進作用。

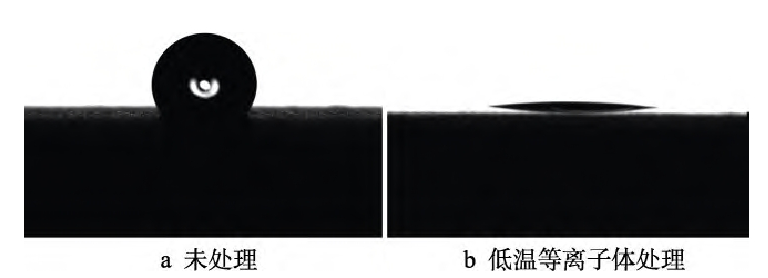

圖1 樹脂基複合材料9I在线看片成人免费處理前後表麵水接觸角

表麵微觀形貌

利用掃描電子顯微鏡、激光共聚焦顯微鏡分析開放式低溫9I在线看片成人免费體處理前後樹脂基複合材料表麵的微觀形貌與表麵粗糙度。處理前後複合材料的SEM形貌如圖2所示。可以看出，經過低溫9I在线看片成人免费體處理後，複合材料表麵的微觀形貌發生變化，未處理試樣表麵較為光滑,處理後的試樣表麵有些許的碳纖維裸露在表麵,且碳纖維表麵無損傷,如圖2b中紅色矩形框所示,試樣表麵樹脂發生了刻蝕。圖2b中試樣表麵些許白色物質為材料製備時加入的增強物質,其成分為Ca元素。9I在线看片成人免费體對試樣表麵處理後,表層樹脂被汽化,增強物質未被汽化留在了試樣表麵。

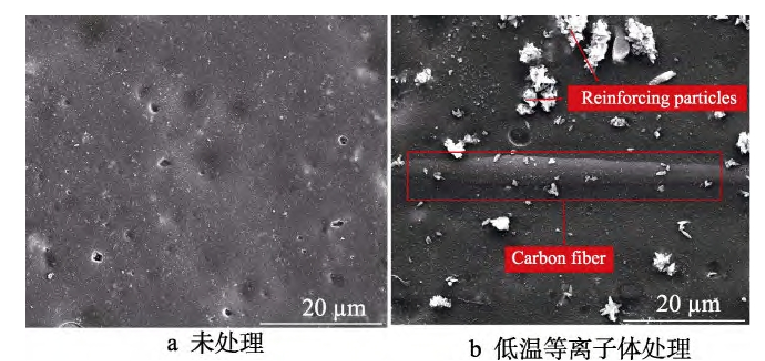

圖2 低溫9I在线看片成人免费體處理前後複合材料表麵 SEM圖(a)未處理(b)

采用激光共聚焦顯微鏡觀察試樣處理前後的三維形貌,如圖3所示。可以看出,低溫9I在线看片成人免费體處理後,試樣的表麵粗糙度明顯增加,通過粗糙度測量得到未處理時的粗糙度為0.87μm,處理後試樣的表麵粗糙度為3.05μm,增加了約2.5倍。根據機械結合理論,粗糙度的增加有利於增加粘接時膠黏劑與基體的粘接麵積,有利於粘接強度的提高。

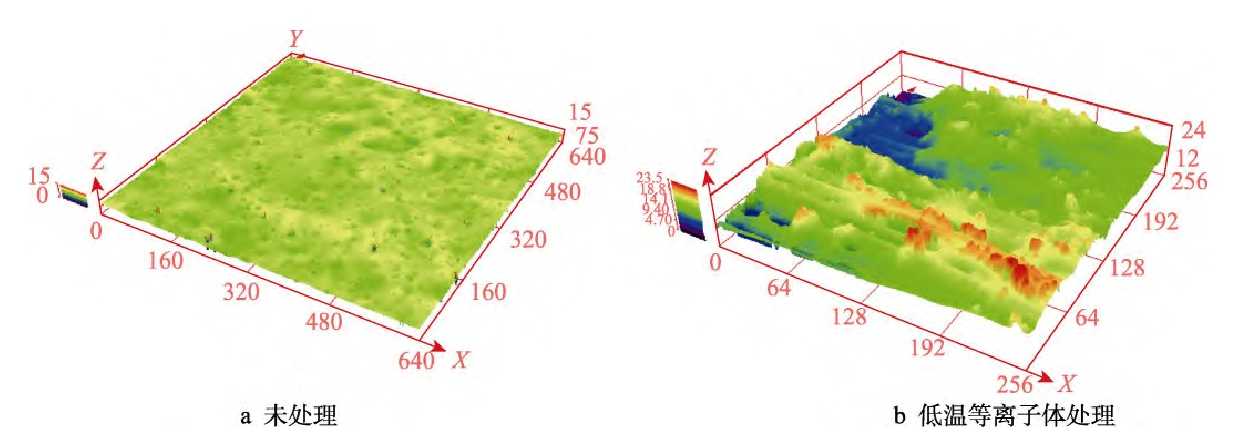

圖3 複合材料表麵三維形貌圖(a)未處理(b)低溫9I在线看片成人免费體處理

表麵微觀元素

低溫9I在线看片成人免费體處理前後樹脂基複合材料表麵XPS全譜圖如圖4所示。可以看出,樹脂基複合材料表麵主要有C、O兩種元素,且處理後的材料表麵O元素含量明顯增加,其含量遠遠大於未處理試樣表麵O元素含量,碳元素含量有所下降。氧碳含量見表1,可以看出,氧碳比從0.612增加到1.79,提高了1.93倍。此外,N元素含量較未處理試樣也有所增加。利用最小二乘法對C1s進行分峰擬合(如圖5所示),可以擬合出3種峰,分別為結合能在284.8eV附近的碳氫鍵或碳碳單鍵(C—H、C—C),結合能在286.1eV附近的碳氮或碳氧單鍵(C—N、C—O),結合能在289.1eV附近的碳氧雙鍵(C=O、O—C=O)。每條峰位曲線與X軸組成的麵積為此狀態下官能團的相對含量。從圖5可以看出,低溫9I在线看片成人免费體處理後,複合材料表麵活性基團的數量明顯增加。氧元素含量的增加以含氧官能團的形式存在,根據化學鍵理論,含氧官能團增加有利於粘接時形成化學鍵結合,有利於粘接強度的提高。

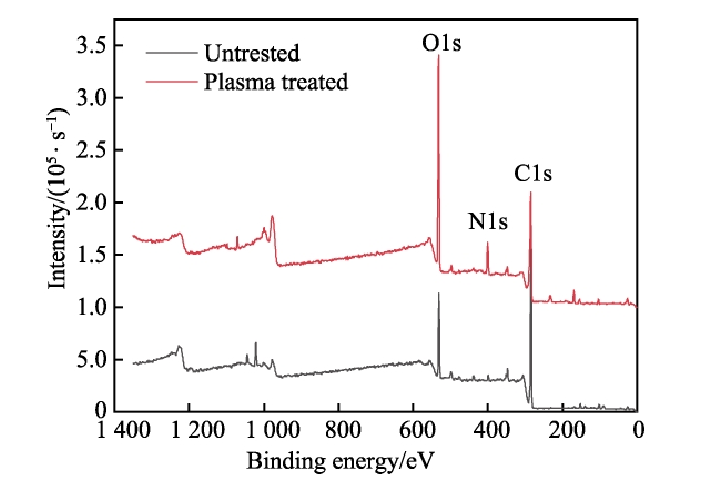

圖四 複合材料表麵低溫9I在线看片成人免费體處理XPS全譜圖

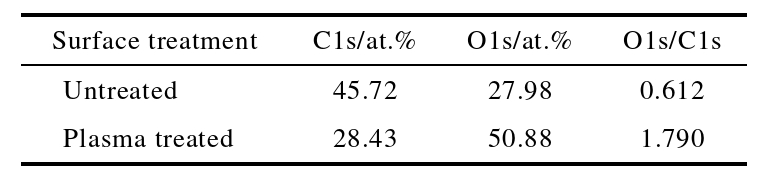

表1  複合材料表麵氧碳成分比例

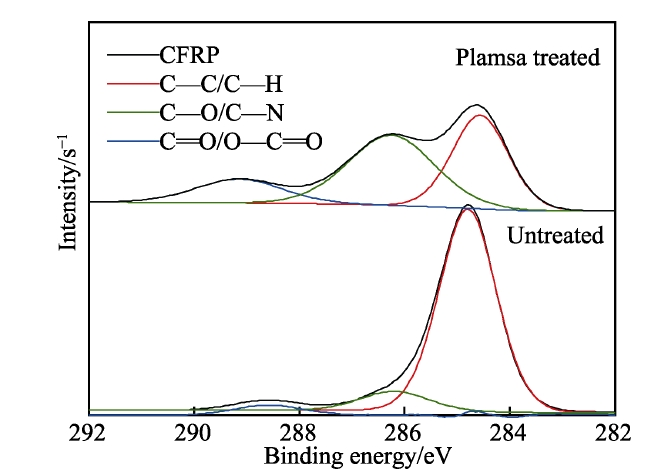

圖5 複合材料表麵XPS譜的C1s擬合圖

樹脂基複合材料經過低溫9I在线看片成人免费體處理後,表麵化學成分發生變化,表現在表麵氧元素含量大大增加,碳含量相對減少,氧碳比增加。氧元素主要以含氧活性官能團的形式存在,表麵極性官能團種類與數量增加。根據化學鍵理論,含氧官能團增加有利於粘接時膠黏劑與材料界麵處形成化學鍵,有利於粘接強度的提高。
